Bachmann BN PRO Metered + RCM – 24xCombo, 3,0m CEE 16A/3p (BM0024747)
Highlights

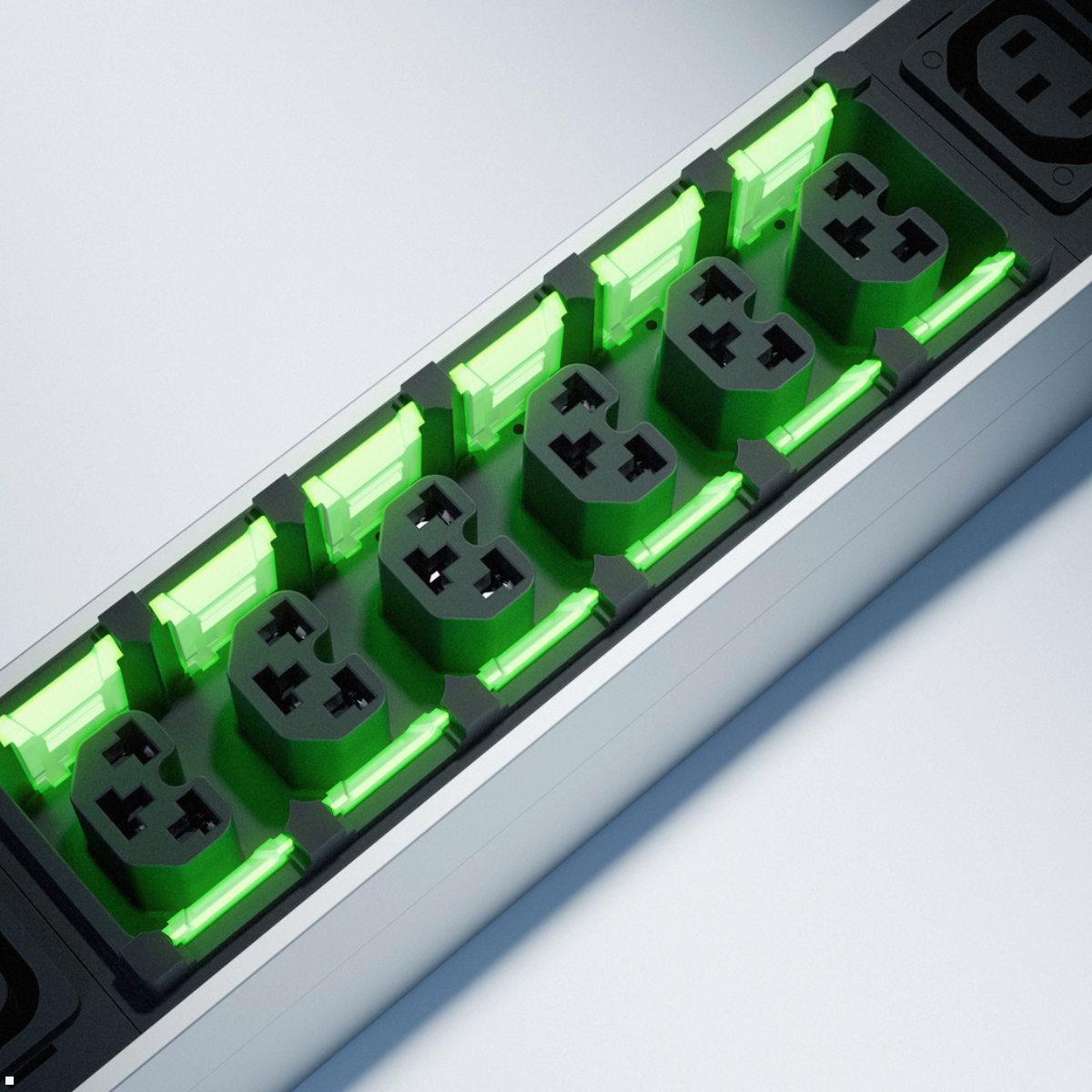

- 24x Combo Steckdosen C13/C15/C19/C21 mit Messung pro Steckdose
- RCM-Differenzstrommessung je Phase, Typ B für maximale Sicherheit

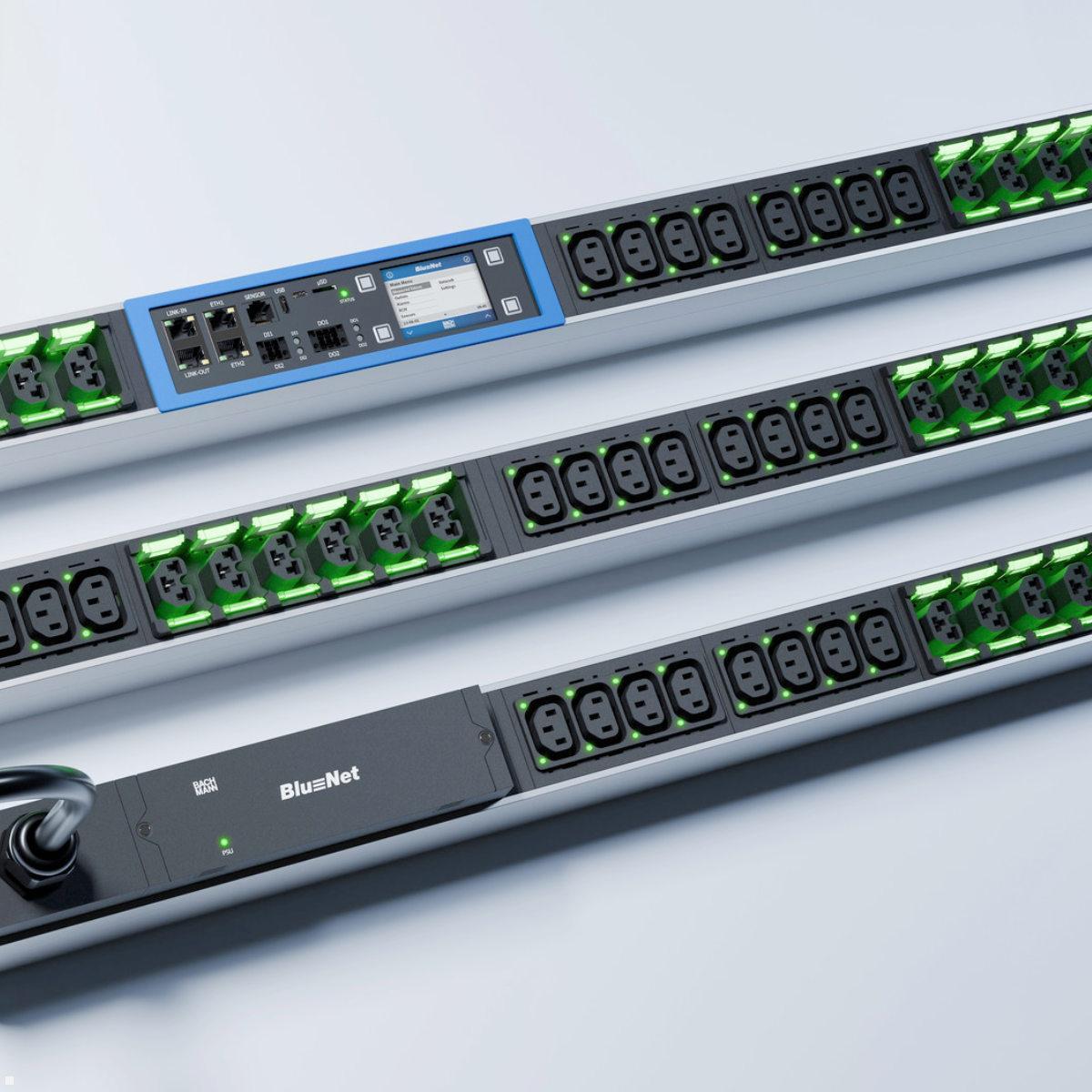

- Im Betrieb tauschbarer Controller und Netzteil (Hot-Swap)
- Integrierter Webserver mit 2x Ethernet (1x Gbit/s PoE)
- 2,4" TFT-Farbdisplay und PDU-Verbund bis 20 PDUs
Rack PDU mit RCM-Differenzstrommessung und 24x Combo Steckdosen
Die Bachmann BN PRO Metered + RCM – 24xCombo, 3,0m CEE 16A/3p (BM0024747) vereint präzise Energiemessung pro Steckdose mit einer integrierten Differenzstrommessung je Phase (Typ B). Diese RCM-Funktion erkennt Fehlerströme frühzeitig und schützt damit die gesamte IT-Infrastruktur vor potenziellen Gefahren. Mit 24 Combo Steckdosen im Format C13/C15/C19/C21 bietet die Bachmann PDU maximale Flexibilität für den professionellen Einsatz in Rechenzentren und Serverräumen. Die integrierte Messfunktion erfasst pro Steckdose Strom, Spannung, Blind-, Schein- und Wirkleistung sowie Frequenz und Leistungsfaktor. Der integrierte Webserver mit zwei Ethernet-Schnittstellen (1x Gbit/s mit PoE und 1x 10/100 Mbit/s) ermöglicht den komfortablen Fernzugriff auf sämtliche Messdaten.

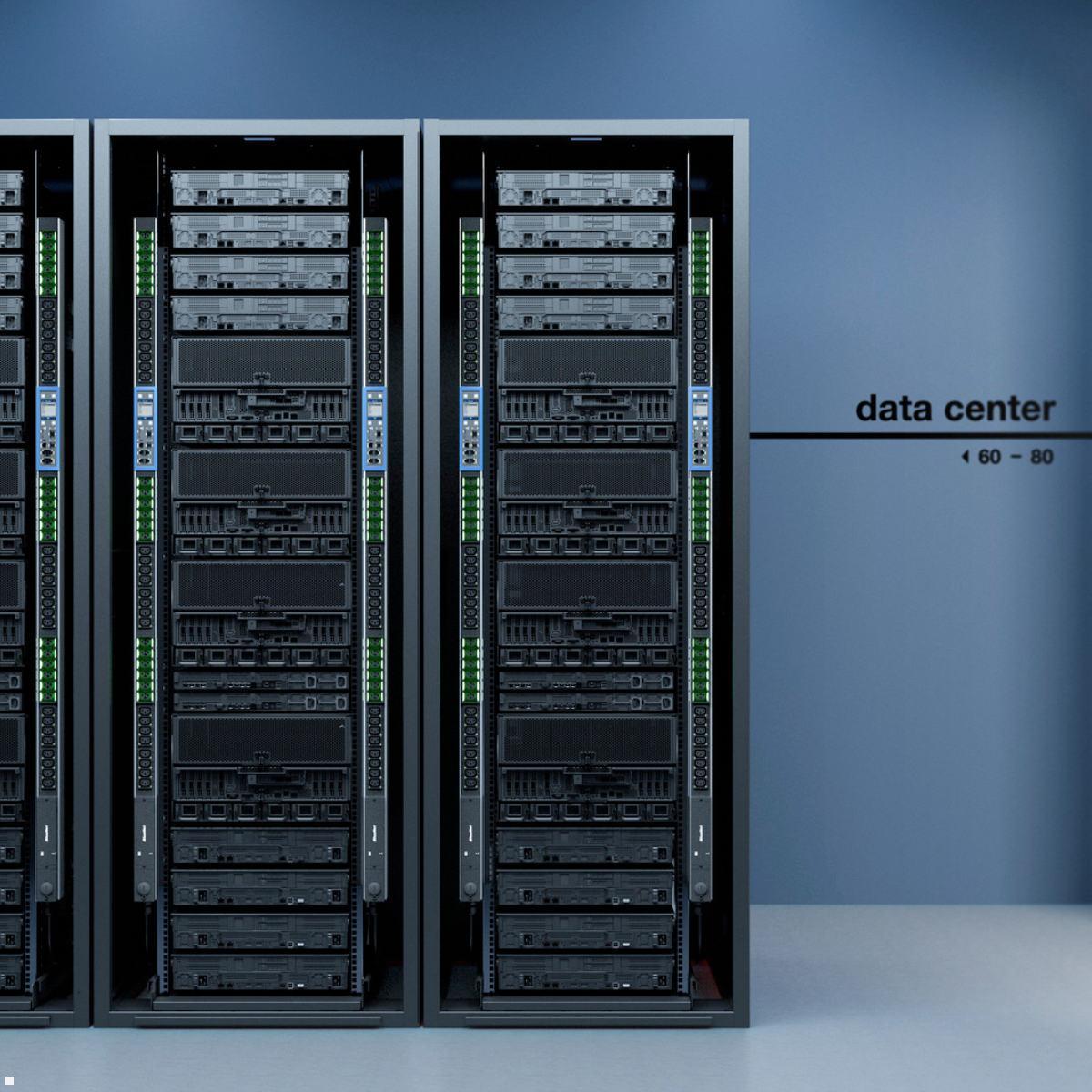

Für maximale Ausfallsicherheit lassen sich Controller und Netzteil im laufenden Betrieb tauschen (Hot-Swap). Das übersichtliche 2,4" TFT-Farbdisplay zeigt alle relevanten Daten auf einen Blick. Über die PDU-Verbundfunktion können bis zu 20 PDUs über eine einzige IP-Adresse verwaltet werden. Die Bachmann BN PRO Metered + RCM eignet sich ideal für sicherheitskritische Colocation-Umgebungen, professionelle Netzwerkschränke und verteilte Serverlandschaften.
Technische Details Bachmann BN PRO Metered + RCM PDU 24xCombo
- Eingang: 16 A / 230 V, 3,6 kW
- Zuleitung: 3,0 m, 2,5 mm², CEE Stecker 16 A blau
- Ausgang: 24x Combo C13/C15/C19/C21
- Messung pro Steckdose: Strom, Spannung, Leistung, Energie, Frequenz, Leistungsfaktor

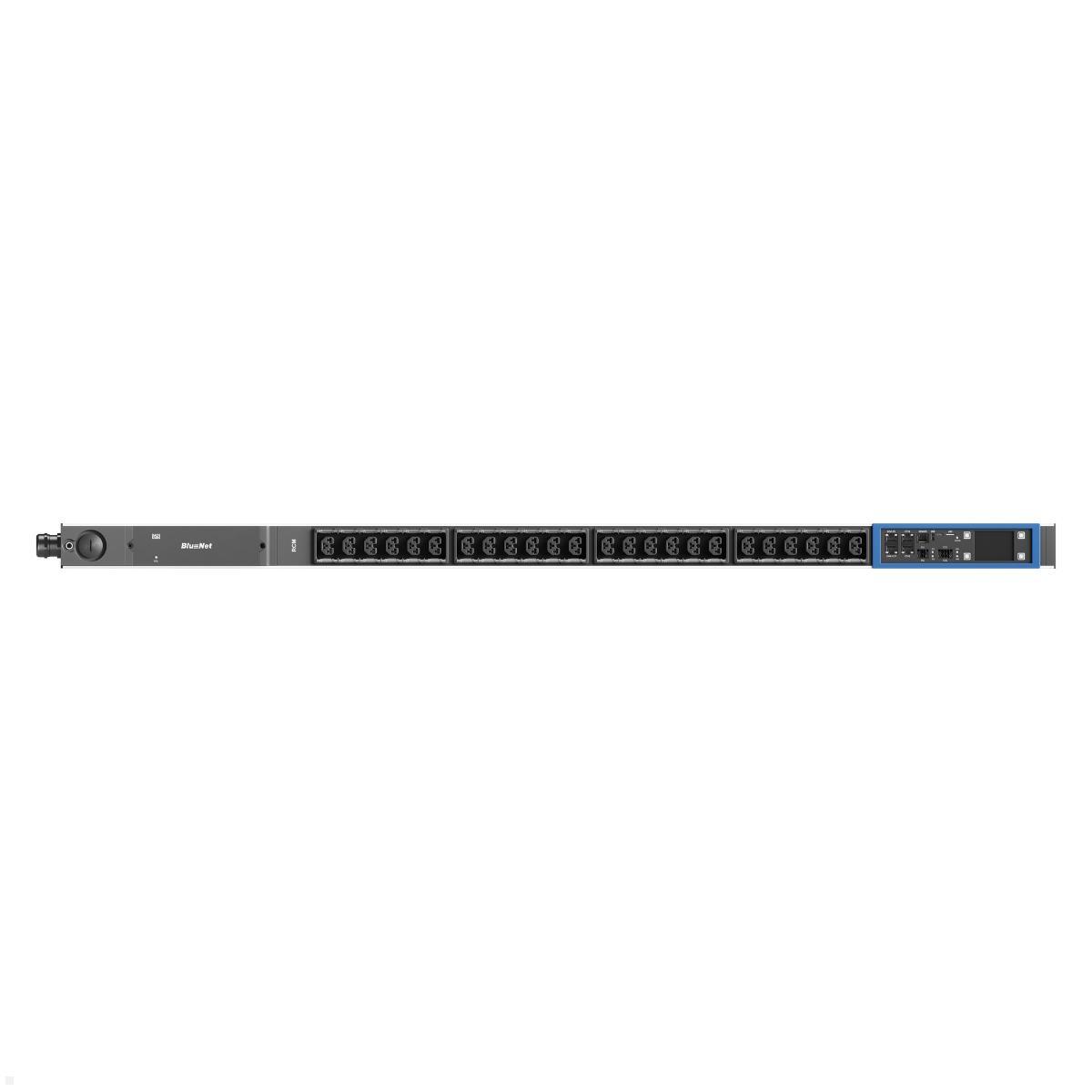

- RCM-Differenzstrommessung je Phase, Typ B
- 1-phasig, Nennstrom 16 A, Versorgungsspannung 230 V
- Im Betrieb tauschbarer Controller und Netzteil
- Integrierter Webserver mit Webinterface
- 2x Ethernet: 1x Gbit/s (PoE), 1x 10/100 Mbit/s
- PDU-Verbund für bis zu 20 PDUs

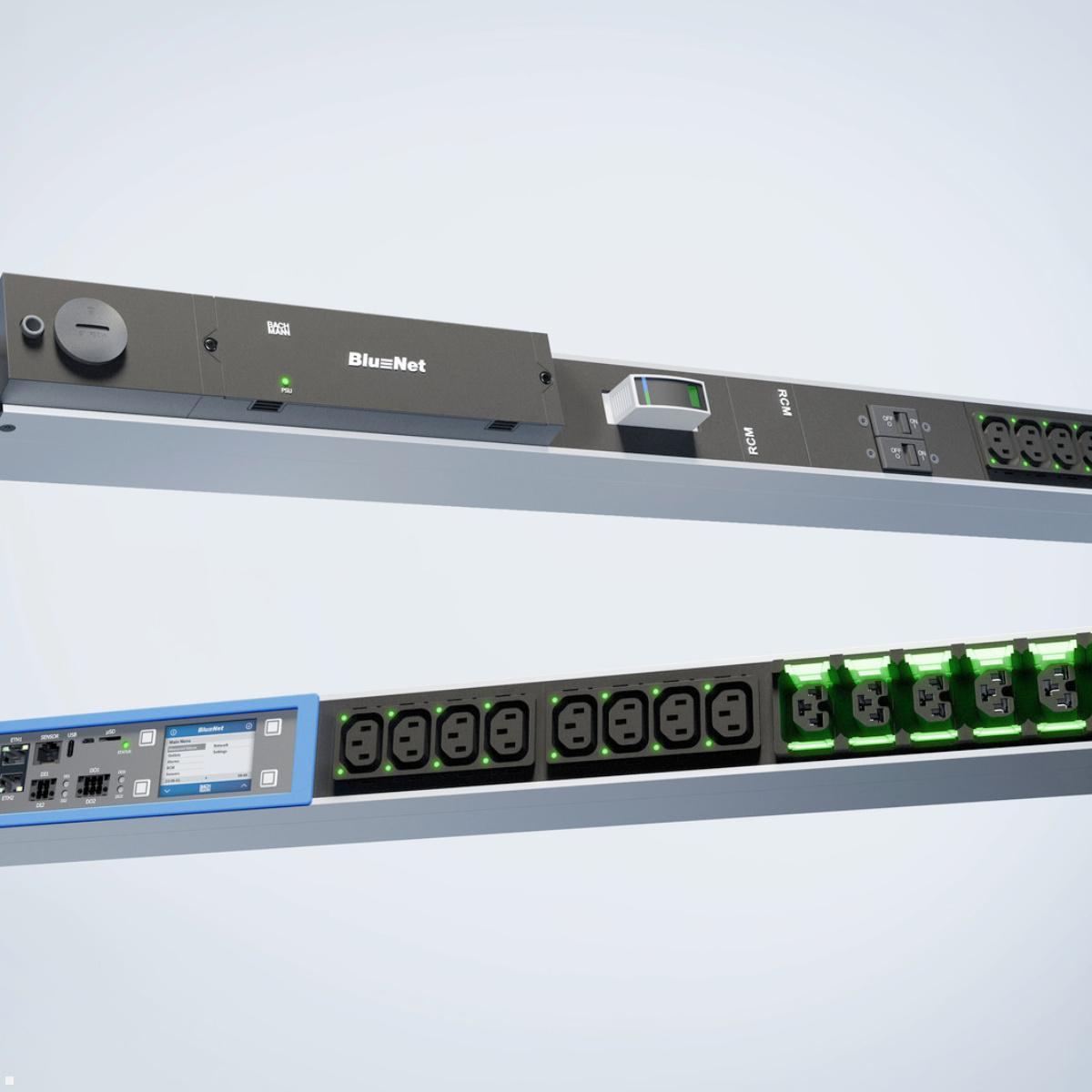

- 1x RJ45 für bis zu 10 externe Sensoren
- 1x USB-C Anschluss (USB 2.0)
- 2,4" TFT-Farbdisplay (per Software drehbar)
- SNMP-fähig, LED-Anzeige, Temperaturmessung
- Montagerichtung: vertikal (0U)
- Maße (L×B×T): 1234 x 56 x 71 mm
- Farbe: Aluminium
- Inkl. Haltewinkel (L-Form, einfach) und Befestigungsmaterial
| Produktdatenblatt: |  [pdf] |
|---|---|

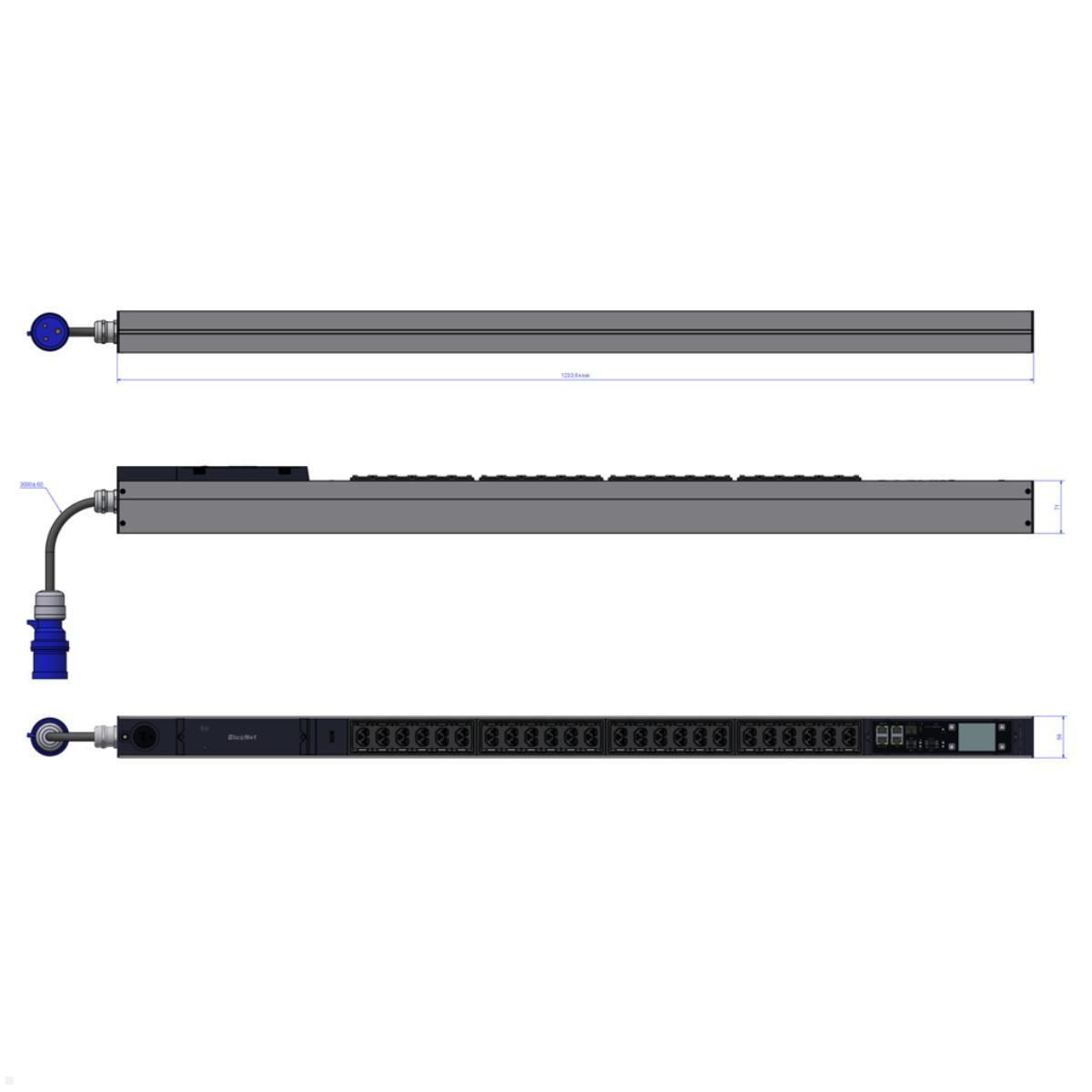

| Technische Zeichnung: | [pdf] |
| RoHS / REACH: | [pdf] |
| Montageanleitung: | [pdf] |
| Warn-/Sicherheitshinweise: | [pdf] |
| Installationsmaterial enthalten: | + |
| Garantie: | 3 Jahre |
| Hersteller/Importeur: | Bachmann GmbH, Ernsthaldenstr. 33, 70565 Stuttgart, info@bachmann.com |
| Einspeisung: | 16A |
| Größe PDU: | Vertikal |
| Messen: | pro Port |
| Phasen: | 1-phasig |
| RCM-Differenzstrommessung: | Ja |
| Schalten: | Nein |
| Steckerart: | Combosocket |
| Strommessung / Überwachung: | Ja, online |
| Anzahl Steckdosen: | 24 Steckdosen |
| Form: | eckig |
| Farbe: | Schwarz |
| Netzfilter: | Nein |
| USB-Charger: | USB C |
| Überspannungsschutz: | Nein |
| FI-Schalter: | Nein |
| Ortsfest: | Ja |
Falls bei einem Produkt Warn- und Sicherheitshinweise zu beachten sind, sind diese je nach Hersteller in der jeweiligen Montageanleitung oder in einer separaten pdf zu finden. Verfügbare Dokumente zu dem Produkt entnehmen Sie den vorhandenen PDF Dateien (s.o.).
Download-Bereich - Kataloge, Flyer, Garantiebedingungen, ...
Welchen Mehrwert bietet die RCM-Differenzstrommessung in einer Rack PDU?
Fehlerströme in IT-Infrastrukturen können zu schwerwiegenden Problemen führen, von Geräteschäden bis hin zu Brandgefahr. Die Bachmann BN PRO Metered + RCM mit 24 Combo Steckdosen (BM0024747) bietet neben der präzisen Messung pro Steckdose eine integrierte Differenzstrommessung je Phase nach Typ B. Diese RCM-Funktion überwacht kontinuierlich die Differenzströme und erkennt sowohl Wechsel- als auch Gleichfehlerströme. In modernen Rechenzentren, in denen zunehmend Geräte mit Schaltnetzteilen und Frequenzumrichtern eingesetzt werden, ist eine Typ-B-Erkennung besonders wichtig, da herkömmliche Typ-A-Sensoren glatte Gleichfehlerströme nicht erfassen können. Die 24 Combo Steckdosen im Format C13/C15/C19/C21 bieten dabei maximale Anschlussflexibilität für unterschiedlichste IT-Geräte. Der 1-phasige Eingang mit 16 A und 230 V stellt bis zu 3,6 kW bereit, während die 3,0 m Zuleitung mit CEE 16A blau Stecker eine flexible Positionierung im Rack ermöglicht.
Wie funktioniert die Energieüberwachung pro Steckdose über das Netzwerk?
Die Bachmann BN PRO Metered + RCM erfasst für jede einzelne der 24 Steckdosen detaillierte Messwerte wie Strom, Spannung, Wirkleistung, Scheinleistung, Blindleistung, Wirkenergie, Scheinenergie, Blindenergie, Frequenz und Leistungsfaktor. Über den integrierten Webserver mit Webinterface sind alle Daten aus der Ferne einsehbar. Zwei physisch getrennte Ethernet-Schnittstellen mit 1x Gigabit (PoE-fähig) und 1x 10/100 Mbit/s gewährleisten eine redundante Netzwerkanbindung. Die SNMP-Unterstützung ermöglicht die Integration in gängige Monitoring-Systeme. Über den PDU-Verbund lassen sich bis zu 20 PDUs zentral über eine IP-Adresse verwalten. Eine RJ45-Schnittstelle erlaubt den Anschluss von bis zu zehn externen Sensoren für Temperatur- und Feuchtigkeitsüberwachung.
Warum ist die Hot-Swap-Fähigkeit für den Rechenzentrumsbetrieb entscheidend?
Im Rechenzentrumsbetrieb sind Wartungsfenster kostspielig und riskant. Die Bachmann BN PRO Metered + RCM löst dieses Problem durch im Betrieb tauschbare Controller und Netzteile. Firmware-Updates, Komponentenaustausch und Wartungsarbeiten erfolgen ohne Unterbrechung der Stromversorgung. Ein benachbartes PDU oder ein PoE-Switch kann das Kommunikationsmodul zusätzlich redundant versorgen. Das 2,4 Zoll TFT-Farbdisplay mit drehbarer Anzeige liefert alle Betriebsdaten direkt am Gerät, ergänzt durch Status-LEDs an jeder Steckdose. Die farblichen Rahmen in Blau und Rot erleichtern die Unterscheidung von A- und B-Einspeisung. Mit Maßen von 1234 x 56 x 71 mm und vertikaler 0U-Montage beansprucht die PDU keinen wertvollen Rack-Platz.
