Bachmann BN PRO Metered + – 36xCombo, 3,0m CEE 16A/5p (BM0024750)
Highlights
- 36x Combo Steckdosen C13/C15/C19/C21 für maximale Flexibilität
- 3-phasig mit 16 A / 400 V Eingang und 11 kW Gesamtleistung

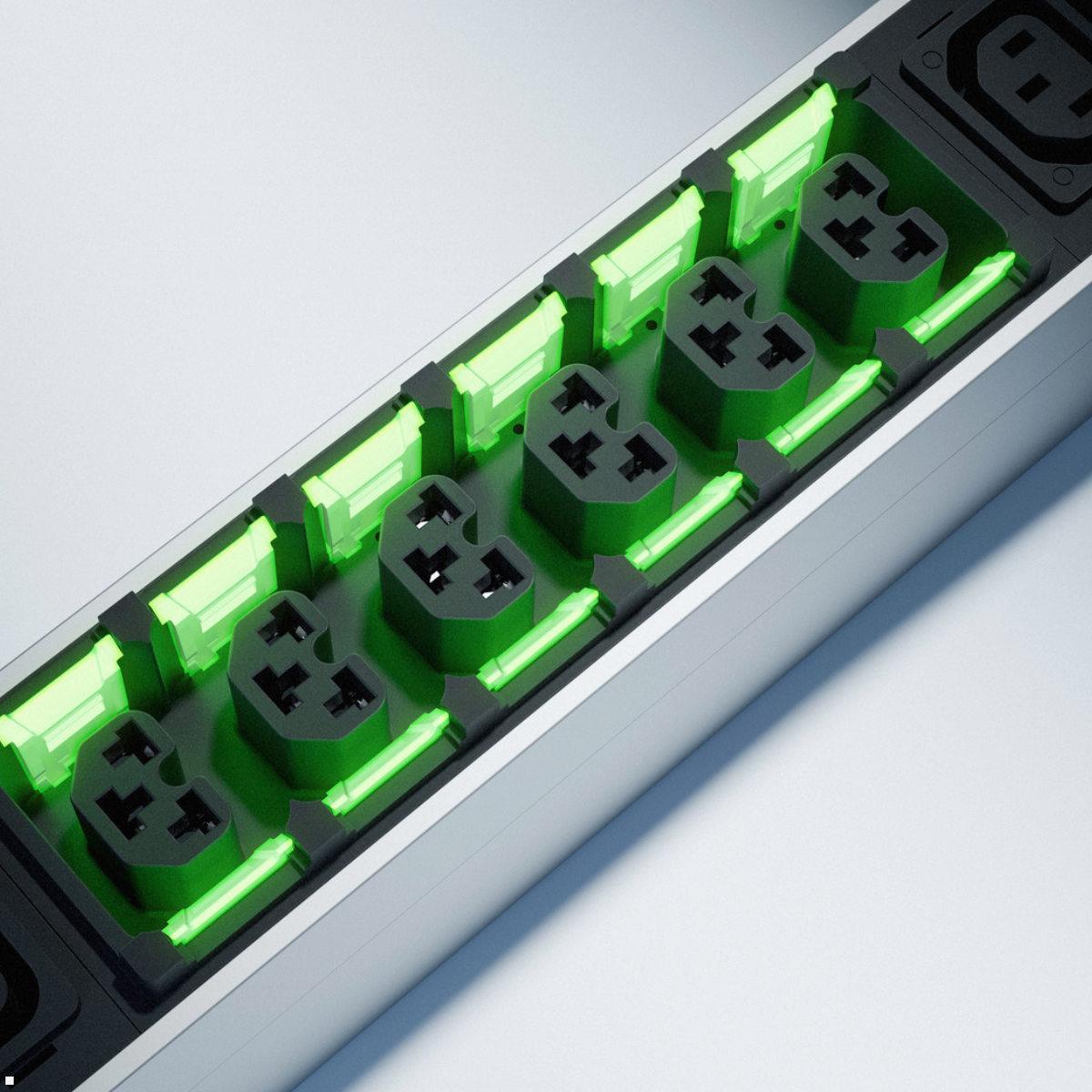

- Messung pro Steckdose: Strom, Spannung, Leistung, Energie
- Im Betrieb tauschbarer Controller und Netzteil (Hot-Swap)
- Integrierter Webserver, SNMP und PDU-Verbund bis 20 PDUs

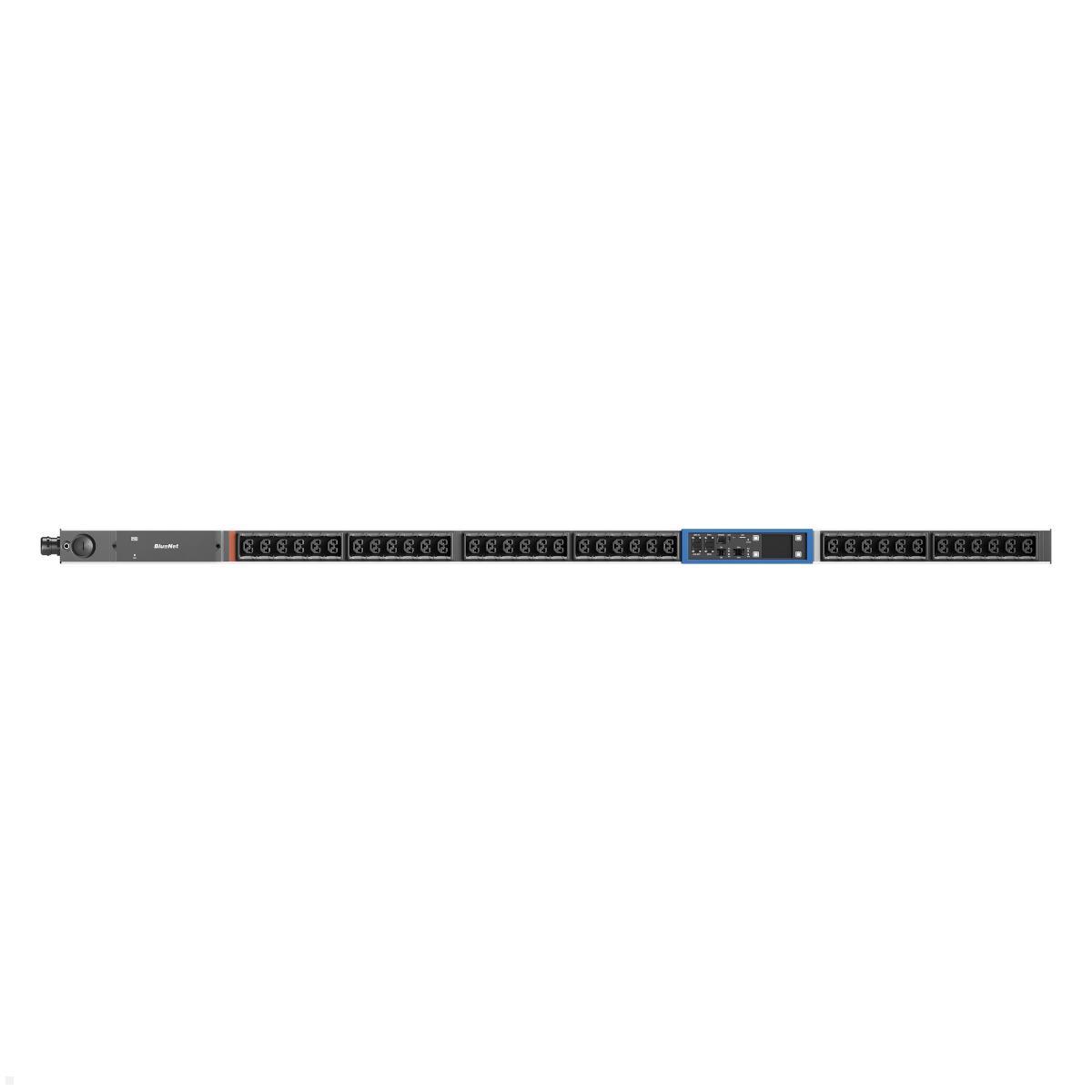

3-phasige Rack PDU mit 36 Combo Steckdosen und Energiemonitoring
Die Bachmann BN PRO Metered + – 36xCombo, 3,0m CEE 16A/5p (BM0024750) ist eine leistungsstarke 3-phasige Power Distribution Unit mit 36 Combo Steckdosen im Format C13/C15/C19/C21. Diese Bachmann PDU bietet durch die ausschließliche Bestückung mit universellen Combo Steckdosen maximale Anschlussflexibilität für unterschiedlichste IT-Geräte. Mit einem Eingang von 16 A / 400 V und einer Gesamtleistung von 11 kW ist die PDU für Hochleistungsumgebungen in Rechenzentren und Serverräumen ausgelegt. Die integrierte Messfunktion erfasst pro Steckdose Strom, Spannung, Blind-, Schein- und Wirkleistung sowie Frequenz und Leistungsfaktor. Der integrierte Webserver mit zwei Ethernet-Schnittstellen (1x Gbit/s mit PoE und 1x 10/100 Mbit/s) ermöglicht den komfortablen Fernzugriff auf alle Messdaten.

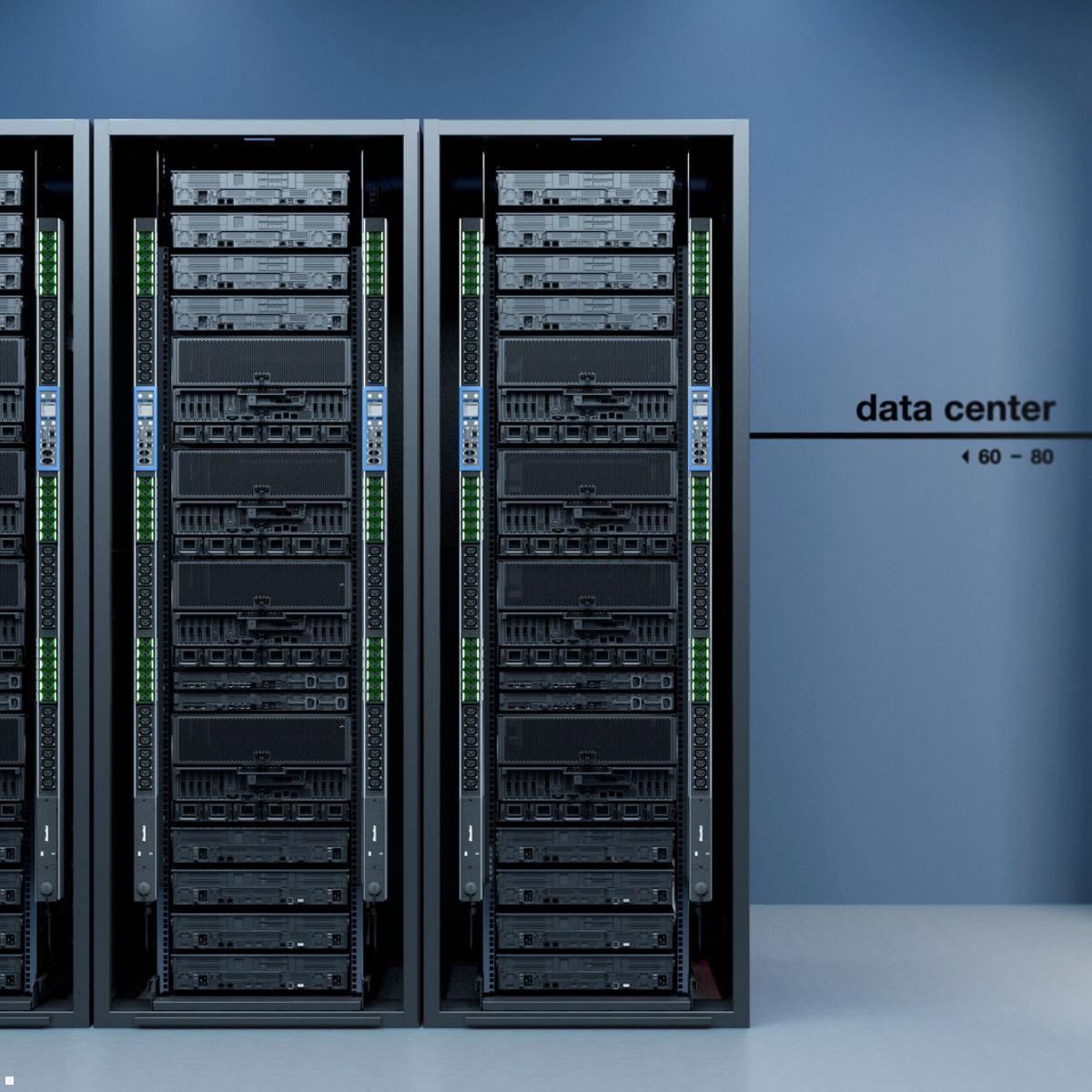

Das Hot-Swap-Konzept erlaubt den Austausch von Controller und Netzteil im laufenden Betrieb ohne Unterbrechung der Stromversorgung. Das 2,4" TFT-Farbdisplay zeigt alle relevanten Betriebsdaten übersichtlich an. Über die PDU-Verbundfunktion lassen sich bis zu 20 PDUs über eine einzige IP-Adresse verwalten. Die Bachmann BN PRO Metered + eignet sich ideal für dicht bestückte Racks, Colocation-Umgebungen und skalierbare IT-Infrastrukturen mit 3-Phasen-Anbindung.
Technische Details Bachmann BN PRO Metered + 3-phasige PDU 36xCombo
- Eingang: 16 A / 400 V, 11 kW, 3-phasig
- Zuleitung: 3,0 m, 2,5 mm², CEE Stecker 16 A rot
- Ausgang: 36x Combo C13/C15/C19/C21
- Messung pro Steckdose: Strom, Spannung, Leistung, Energie, Frequenz, Leistungsfaktor
- 3-phasig, Nennstrom 16 A, Versorgungsspannung 400 V

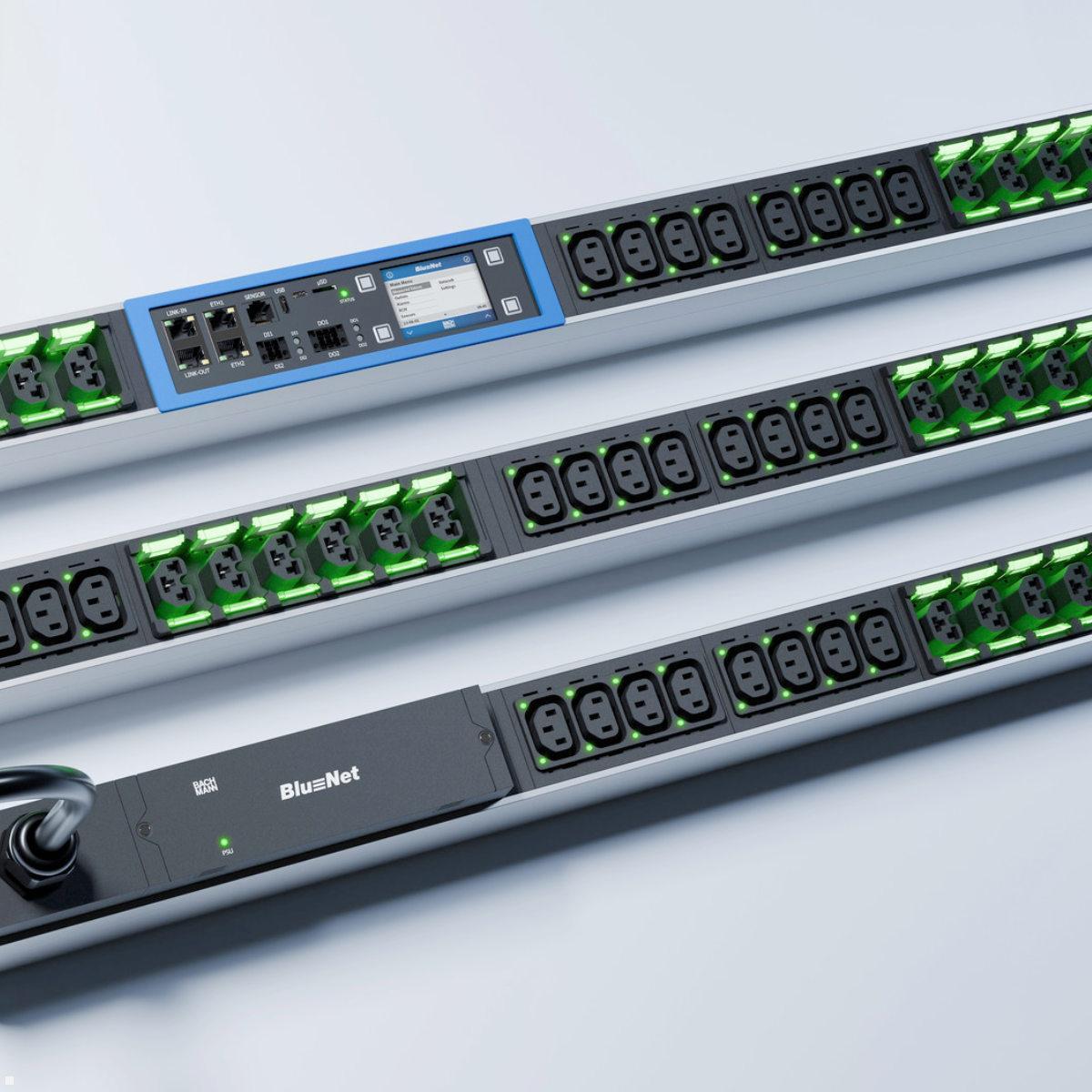

- Im Betrieb tauschbarer Controller und Netzteil
- Integrierter Webserver mit Webinterface
- 2x Ethernet: 1x Gbit/s (PoE), 1x 10/100 Mbit/s

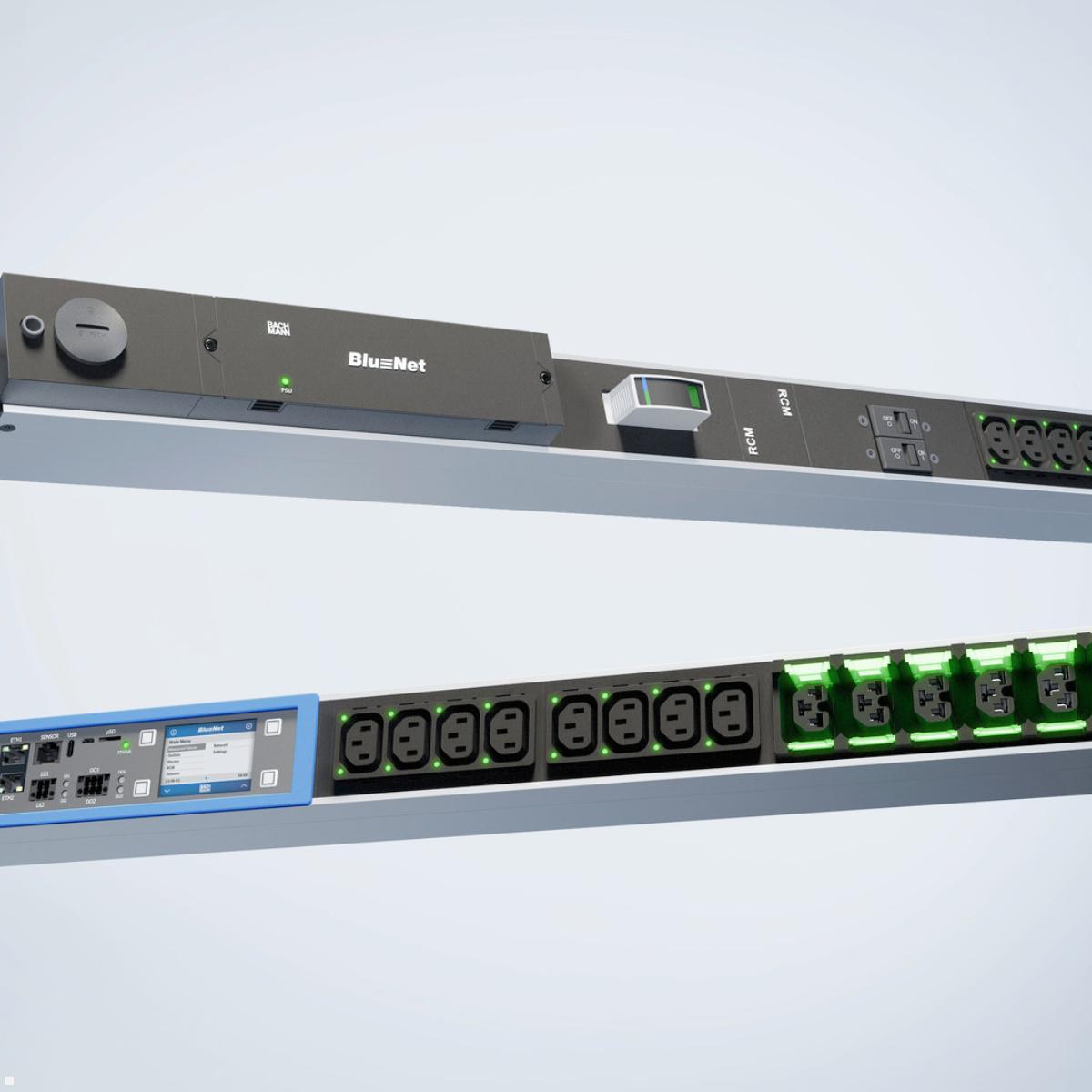

- PDU-Verbund für bis zu 20 PDUs
- 1x RJ45 für bis zu 10 externe Sensoren
- 1x USB-C Anschluss (USB 2.0)
- 2,4" TFT-Farbdisplay (per Software drehbar)
- SNMP-fähig, LED-Anzeige, Temperaturmessung
- Montagerichtung: vertikal (0U)
- Maße (L×B×T): 1569 x 56 x 71 mm
- Farbe: Aluminium
- Inkl. Haltewinkel (L-Form, einfach) und Befestigungsmaterial
| Produktdatenblatt: |  [pdf] |
|---|---|

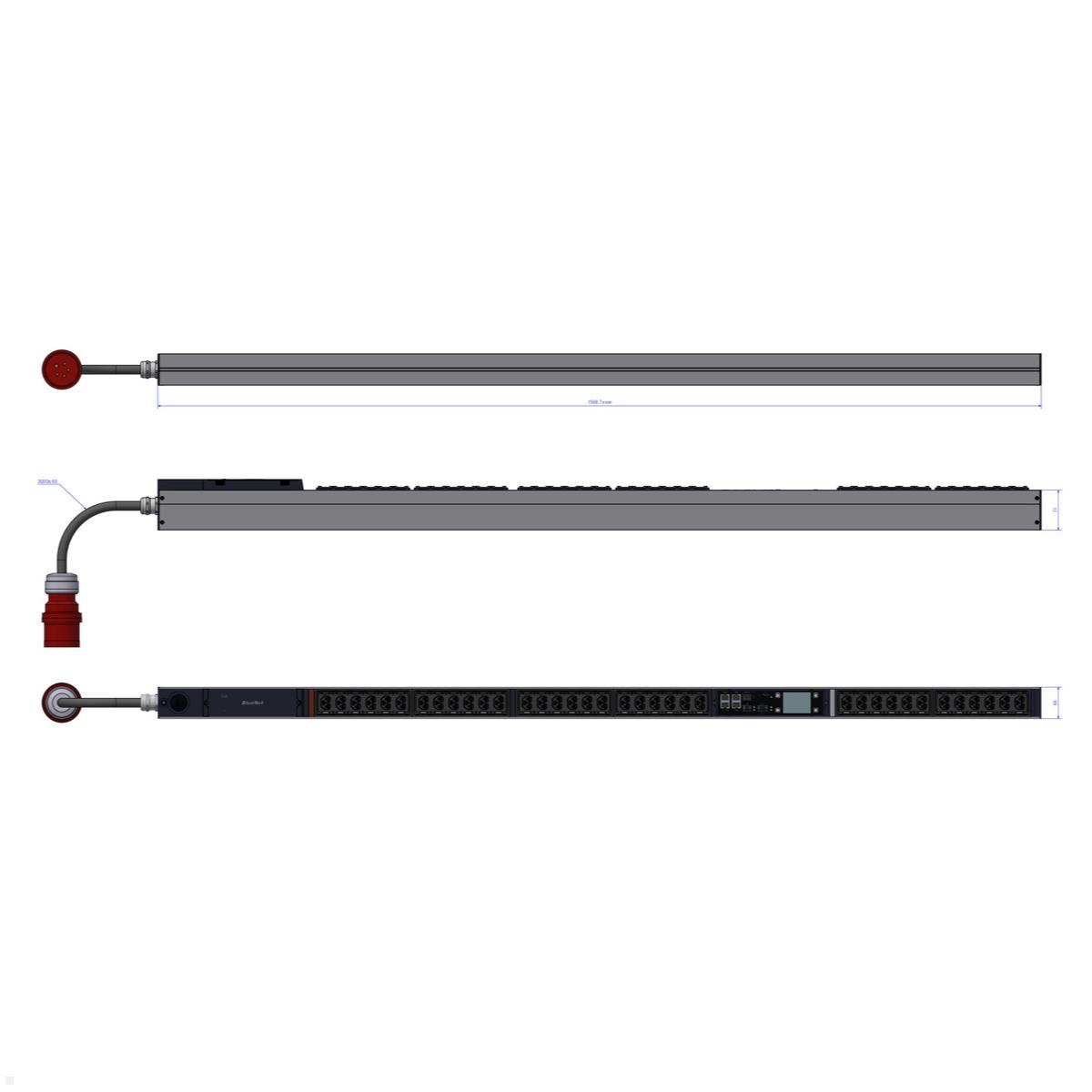

| Technische Zeichnung: | [pdf] |
| RoHS / REACH: | [pdf] |
| Montageanleitung: | [pdf] |
| Warn-/Sicherheitshinweise: | [pdf] |
| Installationsmaterial enthalten: | + |
| Garantie: | 3 Jahre |
| Hersteller/Importeur: | Bachmann GmbH, Ernsthaldenstr. 33, 70565 Stuttgart, info@bachmann.com |
| Einspeisung: | 16A |
| Größe PDU: | Vertikal |
| Messen: | pro Port |
| Phasen: | 3-phasig |
| RCM-Differenzstrommessung: | Nein |
| Schalten: | Nein |
| Steckerart: | Combosocket |
| Strommessung / Überwachung: | Ja, online |
| Anzahl Steckdosen: | 36 Steckdosen |
| Form: | eckig |
| Farbe: | Schwarz |
| Netzfilter: | Nein |
| USB-Charger: | USB C |
| Überspannungsschutz: | Nein |
| FI-Schalter: | Nein |
| Ortsfest: | Ja |
Falls bei einem Produkt Warn- und Sicherheitshinweise zu beachten sind, sind diese je nach Hersteller in der jeweiligen Montageanleitung oder in einer separaten pdf zu finden. Verfügbare Dokumente zu dem Produkt entnehmen Sie den vorhandenen PDF Dateien (s.o.).
Download-Bereich - Kataloge, Flyer, Garantiebedingungen, ...
Warum sind 36 Combo Steckdosen in einer 3-phasigen PDU besonders vorteilhaft?
In dicht bestückten Serverracks werden häufig verschiedene Gerätetypen mit unterschiedlichen Stromanschlüssen betrieben. Die Bachmann BN PRO Metered + mit 36 Combo Steckdosen (BM0024750) bietet hier maximale Flexibilität, denn jede Combo Steckdose ist wahlweise als C13, C15, C19 oder C21 nutzbar. Dadurch entfällt die aufwendige Planung der Steckdosenverteilung bereits bei der Beschaffung. Die 3-phasige Einspeisung mit 16 A / 400 V und einer Gesamtleistung von 11 kW verteilt die Last gleichmäßig auf drei Phasen und bietet damit eine deutlich höhere Kapazität als 1-phasige Modelle. Die Messung pro Steckdose erfasst für jedes angeschlossene Gerät Strom, Spannung, Wirkleistung, Scheinleistung, Blindleistung, Wirkenergie, Scheinenergie, Blindenergie, Frequenz und Leistungsfaktor. Der CEE 16A rot Stecker wird über die 3,0 m Zuleitung mit 2,5 mm² Querschnitt angeschlossen.
Welche Monitoring-Möglichkeiten bietet die BlueNet PDU mit 36 Ausgängen?
Der integrierte Webserver der Bachmann BN PRO Metered + ermöglicht den vollständigen Zugriff auf die Messdaten aller 36 Steckdosen über ein komfortables Webinterface. Zwei physisch getrennte Ethernet-Schnittstellen mit 1x Gigabit (PoE-fähig) und 1x 10/100 Mbit/s gewährleisten eine redundante Netzwerkanbindung. Die SNMP-Unterstützung erlaubt die nahtlose Integration in etablierte Monitoring-Plattformen. Über den PDU-Verbund lassen sich bis zu 20 PDUs zentral über eine IP-Adresse verwalten. Eine RJ45-Schnittstelle ermöglicht den Anschluss von bis zu zehn externen Sensoren für Umgebungsüberwachung wie Temperatur und Luftfeuchtigkeit. Ein USB-C Anschluss (USB 2.0) rundet die Konnektivität ab.
Wie gewährleistet die PDU unterbrechungsfreien Betrieb bei 36 Ausgängen?
Mit 36 Steckdosen versorgt diese PDU eine große Anzahl kritischer IT-Geräte. Die Hot-Swap-Fähigkeit der Bachmann BN PRO Metered + ermöglicht den Austausch von Controller und Netzteil im laufenden Betrieb ohne Unterbrechung der Stromversorgung. Ein benachbartes PDU oder ein PoE-Switch kann das Kommunikationsmodul redundant versorgen. Das 2,4 Zoll TFT-Farbdisplay mit drehbarer Anzeige zeigt alle Betriebsdaten direkt am Gerät an. Status-LEDs an jeder Steckdose machen den Betriebszustand sofort erkennbar. Farbliche Rahmen in Blau und Rot erleichtern die Unterscheidung von A- und B-Einspeisung. Mit Maßen von 1569 x 56 x 71 mm und vertikaler 0U-Montage beansprucht die PDU keinen wertvollen Rack-Platz und eignet sich optimal für Hochkapazitätsracks.
