Bachmann BN PRO Metered + RCM – 12xC13 / 18xCombo, 3,0m CEE 16A/5p (BM0024753)
Highlights
- 12x C13 Kaltgerätedosen und 18x Combo C13/C15/C19/C21
- RCM-Differenzstrommessung je Phase, Typ B für höchste Sicherheit
- 3-phasig mit 16 A / 400 V Eingang und 11 kW Gesamtleistung
- Im Betrieb tauschbarer Controller und Netzteil (Hot-Swap)
- Integrierter Webserver, SNMP und PDU-Verbund bis 20 PDUs
3-phasige RCM Rack PDU mit 12x C13 und 18x Combo Steckdosen
Die Bachmann BN PRO Metered + RCM – 12xC13 / 18xCombo, 3,0m CEE 16A/5p (BM0024753) kombiniert 30 Ausgänge, präzise Energiemessung pro Steckdose und eine integrierte Differenzstrommessung je Phase (Typ B) in einer leistungsstarken 3-phasigen PDU. Die Mischung aus 12 C13 Kaltgerätedosen und 18 Combo Steckdosen (C13/C15/C19/C21) ist besonders für Racks mit einem hohen Anteil leistungsstarker Geräte konzipiert. Die RCM-Funktion erkennt sowohl Wechsel- als auch Gleichfehlerströme und schützt die gesamte IT-Infrastruktur. Mit einem Eingang von 16 A / 400 V und einer Gesamtleistung von 11 kW ist die Bachmann PDU für anspruchsvolle Serverumgebungen ausgelegt. Der integrierte Webserver mit zwei Ethernet-Schnittstellen (1x Gbit/s mit PoE und 1x 10/100 Mbit/s) ermöglicht den Fernzugriff auf alle Mess- und Überwachungsdaten.
Das Hot-Swap-Konzept erlaubt den Austausch von Controller und Netzteil im laufenden Betrieb ohne Unterbrechung der Stromversorgung. Das 2,4" TFT-Farbdisplay zeigt alle relevanten Betriebsdaten übersichtlich an. Über die PDU-Verbundfunktion lassen sich bis zu 20 PDUs über eine einzige IP-Adresse verwalten. Die Bachmann BN PRO Metered + RCM eignet sich ideal für sicherheitskritische Colocation-Umgebungen, professionelle Netzwerkschränke und verteilte IT-Infrastrukturen mit 3-Phasen-Anbindung.
Technische Details Bachmann BN PRO Metered + RCM PDU 12xC13 / 18xCombo 3-phasig
- Eingang: 16 A / 400 V, 11 kW, 3-phasig
- Zuleitung: 3,0 m, 2,5 mm², CEE Stecker 16 A rot
- Ausgang: 12x C13 Kaltgerätedosen, 18x Combo C13/C15/C19/C21
- Messung pro Steckdose: Strom, Spannung, Leistung, Energie, Frequenz, Leistungsfaktor
- RCM-Differenzstrommessung je Phase, Typ B
- 3-phasig, Nennstrom 16 A, Versorgungsspannung 400 V
- Im Betrieb tauschbarer Controller und Netzteil
- Integrierter Webserver mit Webinterface
- 2x Ethernet: 1x Gbit/s (PoE), 1x 10/100 Mbit/s
- PDU-Verbund für bis zu 20 PDUs
- 1x RJ45 für bis zu 10 externe Sensoren
- 1x USB-C Anschluss (USB 2.0)
- 2,4" TFT-Farbdisplay (per Software drehbar)
- SNMP-fähig, LED-Anzeige, Temperaturmessung
- Montagerichtung: vertikal (0U)
- Maße (L×B×T): 1491 x 56 x 71 mm
- Farbe: Aluminium
- Inkl. Haltewinkel (L-Form, einfach) und Befestigungsmaterial
| Produktdatenblatt: |  [pdf] |
|---|---|

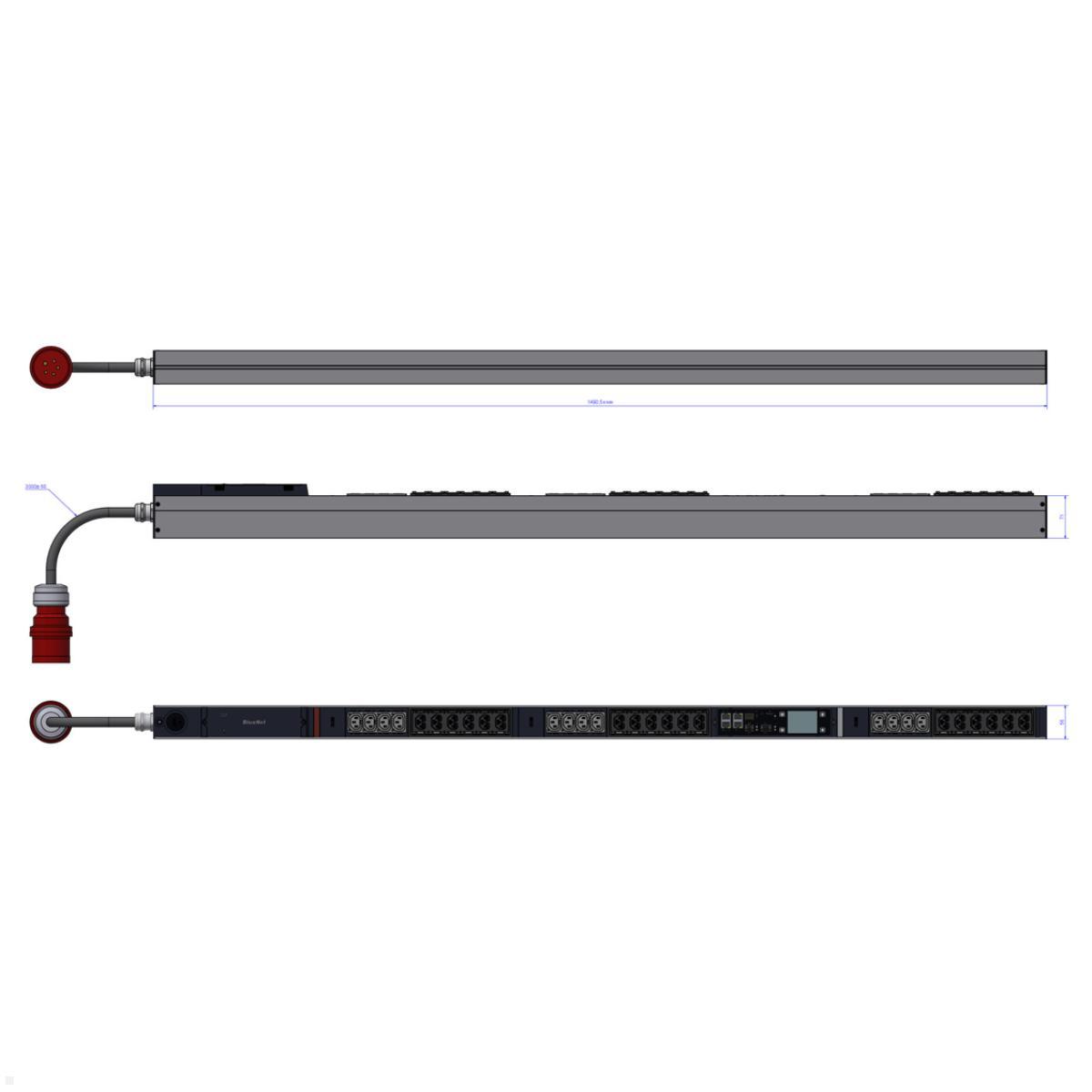

| Technische Zeichnung: | [pdf] |
| RoHS / REACH: | [pdf] |
| Montageanleitung: | [pdf] |
| Warn-/Sicherheitshinweise: | [pdf] |
| Installationsmaterial enthalten: | + |
| Garantie: | 3 Jahre |
| Hersteller/Importeur: | Bachmann GmbH, Ernsthaldenstr. 33, 70565 Stuttgart, info@bachmann.com |
| Einspeisung: | 16A |
| Größe PDU: | Vertikal |
| Messen: | pro Port |
| Phasen: | 3-phasig |
| RCM-Differenzstrommessung: | Ja |
| Schalten: | Nein |
| Steckerart: | Combosocket |
| Strommessung / Überwachung: | Ja, online |
| Anzahl Steckdosen: | 30 Steckdosen |
| Form: | eckig |
| Farbe: | Schwarz |
| Netzfilter: | Nein |
| USB-Charger: | USB C |
| Überspannungsschutz: | Nein |
| FI-Schalter: | Nein |
| Ortsfest: | Ja |
Falls bei einem Produkt Warn- und Sicherheitshinweise zu beachten sind, sind diese je nach Hersteller in der jeweiligen Montageanleitung oder in einer separaten pdf zu finden. Verfügbare Dokumente zu dem Produkt entnehmen Sie den vorhandenen PDF Dateien (s.o.).
Download-Bereich - Kataloge, Flyer, Garantiebedingungen, ...
Warum eignet sich die Kombination aus 12x C13 und 18x Combo besonders für gemischte IT-Umgebungen?
In modernen Rechenzentren werden zunehmend Geräte mit höherem Leistungsbedarf eingesetzt, die über C19-Anschlüsse versorgt werden. Die Bachmann BN PRO Metered + RCM mit 12x C13 und 18x Combo Steckdosen (BM0024753) trägt diesem Trend Rechnung. Die 18 Combo Steckdosen im Format C13/C15/C19/C21 bilden den Schwerpunkt der Bestückung und ermöglichen die flexible Versorgung leistungsstarker Server, Storage-Systeme und USV-Anlagen. Die 12 C13 Kaltgerätedosen ergänzen das Angebot für standardmäßige Netzwerkgeräte und Switches. Die integrierte RCM-Differenzstrommessung je Phase nach Typ B erkennt sowohl Wechsel- als auch Gleichfehlerströme und bietet damit den höchsten Sicherheitsstandard. Die 3-phasige Einspeisung mit 16 A / 400 V und 11 kW Gesamtleistung verteilt die Last gleichmäßig auf drei Phasen.
Welche Überwachungsfunktionen bietet die PDU für 30 Ausgänge?
Die Bachmann BN PRO Metered + RCM erfasst für jede der 30 Steckdosen detaillierte Messwerte wie Strom, Spannung, Wirkleistung, Scheinleistung, Blindleistung sowie die zugehörigen Energiewerte, Frequenz und Leistungsfaktor. Gleichzeitig überwacht die RCM-Funktion die Differenzströme je Phase kontinuierlich. Über den integrierten Webserver sind alle Mess- und Überwachungsdaten per Webinterface aus der Ferne einsehbar. Die SNMP-Unterstützung ermöglicht die Integration in professionelle Monitoring-Plattformen. Zwei physisch getrennte Ethernet-Schnittstellen gewährleisten eine redundante Netzwerkanbindung. Der PDU-Verbund erlaubt die zentrale Verwaltung von bis zu 20 PDUs über eine IP-Adresse.
Wie gewährleistet die Hot-Swap-Funktion den unterbrechungsfreien Betrieb?
Die Hot-Swap-Fähigkeit der Bachmann BN PRO Metered + RCM ermöglicht den Austausch von Controller und Netzteil im laufenden Betrieb. Firmware-Updates und Komponentenwechsel erfolgen ohne Unterbrechung der Stromversorgung angeschlossener Geräte. Ein benachbartes PDU oder ein PoE-Switch kann das Kommunikationsmodul redundant versorgen. Das 2,4 Zoll TFT-Farbdisplay mit drehbarer Anzeige zeigt alle Betriebsdaten direkt am Gerät. Status-LEDs an jeder Steckdose und farbliche Rahmen in Blau und Rot erleichtern die Zuordnung im redundanten Betrieb. Mit Maßen von 1491 x 56 x 71 mm und vertikaler 0U-Montage beansprucht die PDU keinen wertvollen Rack-Platz und eignet sich optimal für mittlere bis große Serverracks.
