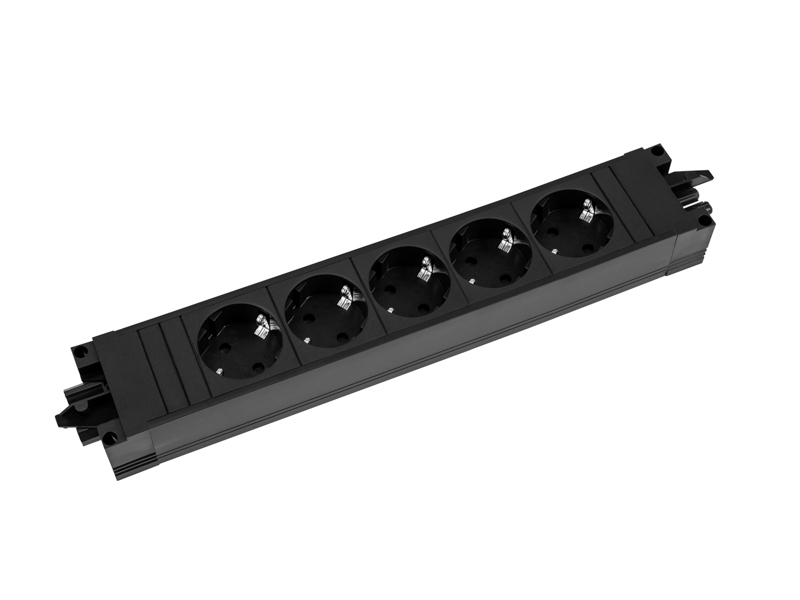

EOL - Bachmann STEP BASE 5-fach Steckdosenleiste mit GST18 (336.626)
Nachfolgermodell: Bachmann 906.18821
5-fach Steckdosenleiste mit GST18
Die Bachmann STEP Serie verwirklicht das Prinzip der Modularität mit absoluter Konsequenz. Das STEP System ist ideal für die flexible Energie- und Datenversorgung in Trennwandsystemen, an Arbeitsplätzen, in Doppelböden und weitere Verbindungsanwendungen. Die Modularität der STEP bietet nahezu grenzenlose Möglichkeiten.
Modulare mehrfach Steckdosenleiste

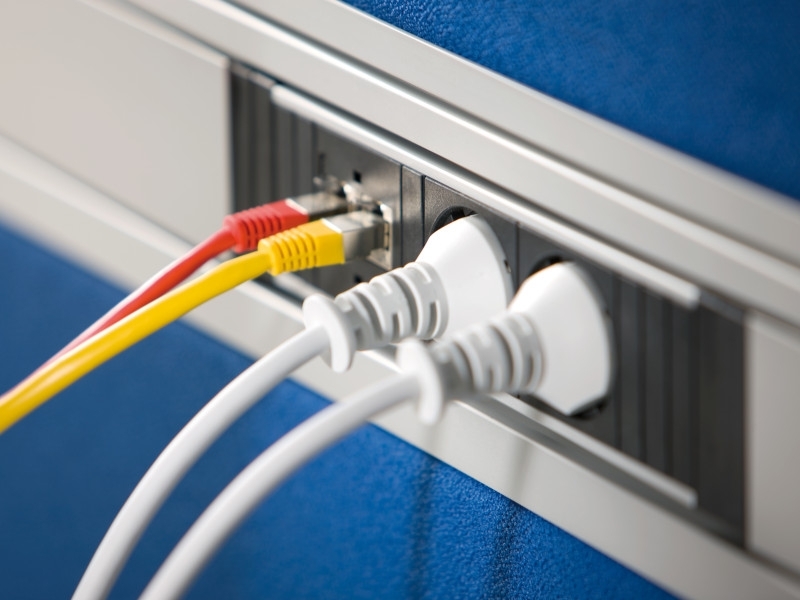

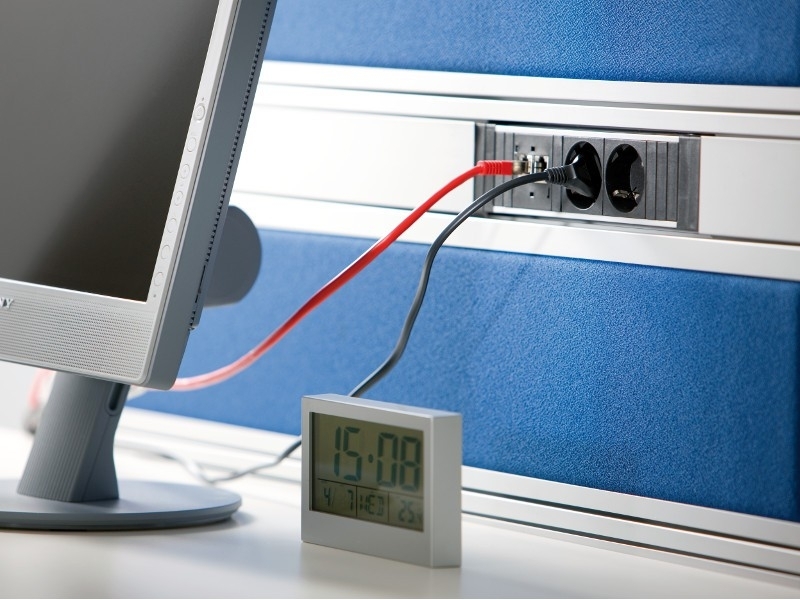

Bachmann STEP (336.626) ist für die Stromversorgung standardmäßig mit Wieland GST18i3 ausgestattet und kann daher mit unterschiedlichen Leitungseingängen eingespeist werden. Ausgestattet ist die mehrfach Steckdose mit 5 Schutzkontaktdeckdosen 35° gedreht! STEP Steckdoseneinheiten sind vielseitig einsetzbar, beispielsweise für die Montage unter Tischplatten, in Kabelkanäle und Trennwände. Dafür stehen verschiedene Befestigungen zur Verfügung.
Technische Details Bachmann STEP BASE 5-fach Steckdosenleiste 336.626
- 5x Schutzkontaktsteckdosen
2-polig mit Kindersicherung, 35° gedreht
16A/3680W, AC250V - IP20 Schutzart (Berührungsschutz, Staub, Wasser)

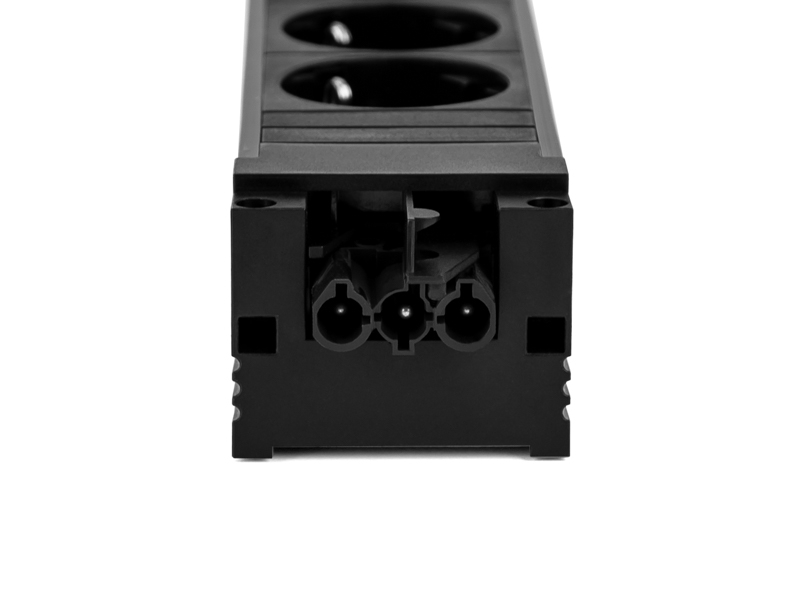

- Stromeingang: GST18i3 Stecker schwarz

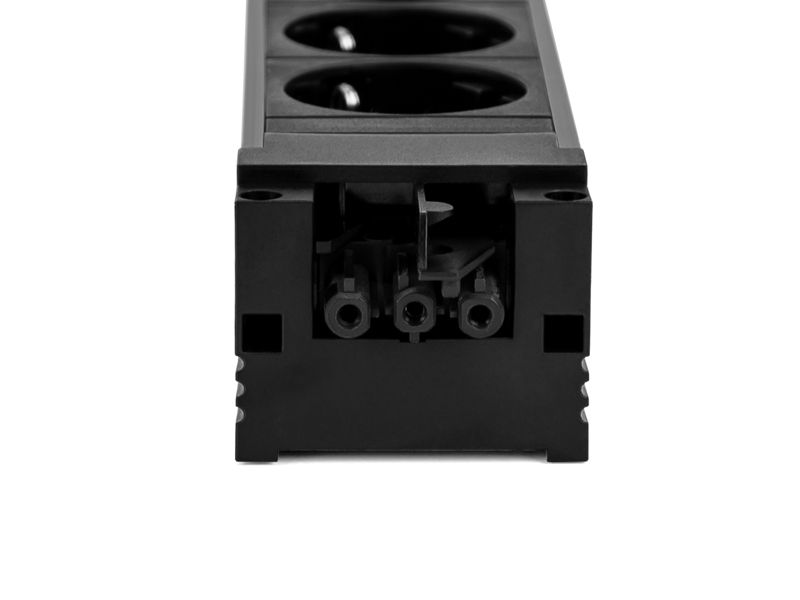

- Stromausgang: GST18i3 Buchse schwarz

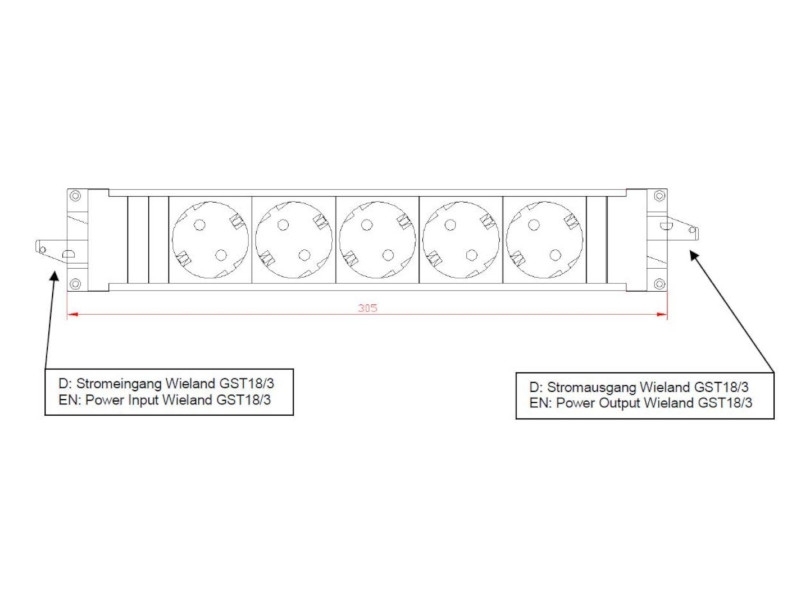

- Maße (BxHxT): 305x52x44 mm
- Inkl. Endkappen + Verriegelungslaschen
- Kunststoffprofil hellgrau, Steckdosen schwarz
- Inkl. Steckerverrastung
- Beim Zusammenstecken erfolgt mechanische Rastung von GST18 Stecker und GST18 Kupplung hörbar und fühlbar ein
- Die GST18 Verbindung ist gegen versehentliches Lösen geschützt
- Montage an T-Nut Profilen und Ständerprofilen möglich
- Verkettung der Energieleisten untereinander mittels Geräteverlängerungen
- Nachfolgermodell: 906.18821

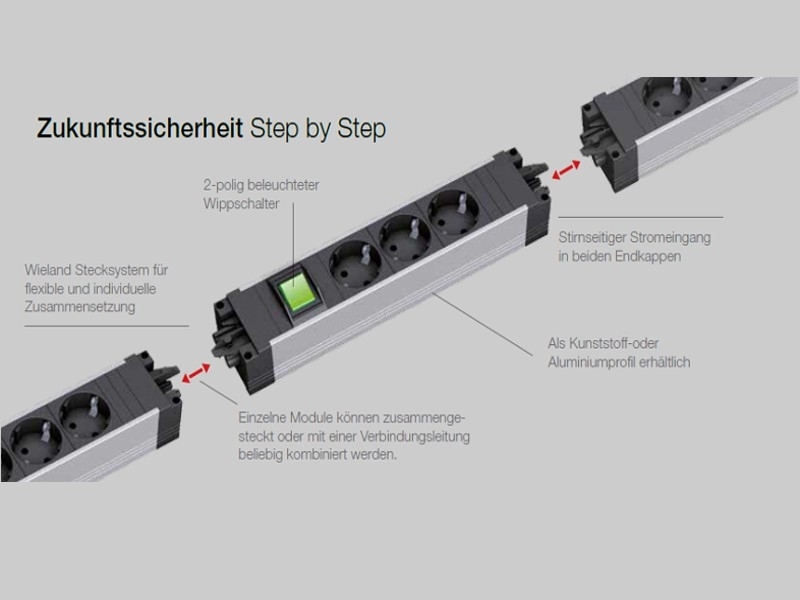

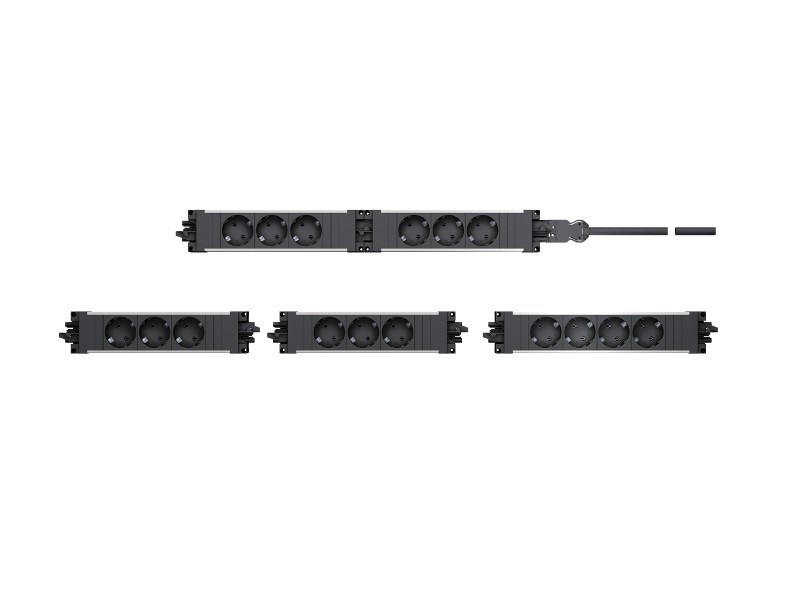

Bachmann STEP Steckdosenleisten verbinden / kaskadieren
Die modularen Steckdoseneinheiten STEP von Bachmann verfügen über die entsprechende Kodierung und Steckerverrastung nach EN 61535 und können damit ortsfest montiert sowie miteinander verbunden werden. Im Standard setzt Bachmann auf gesis und GST18 von Wieland Electric. Informationen zum Kaskadieren von Mehrfachsteckdosen
| Produktdatenblatt: |  [pdf, 64 kb] |
|---|---|
| Technische Zeichnung: | [pdf, 185 kb] |
| RoHS / REACH: | [pdf] |
| Warn-/Sicherheitshinweise: | [pdf] |
| Installationsmaterial enthalten: | + |
| Hersteller/Importeur: | Bachmann GmbH, Ernsthaldenstr. 33, 70565 Stuttgart, info@bachmann.com |
| Farbe: | Grau |
| Anzahl Steckdosen: | 5 |
| Land: | Deutschland |
Falls bei einem Produkt Warn- und Sicherheitshinweise zu beachten sind, sind diese je nach Hersteller in der jeweiligen Montageanleitung oder in einer separaten pdf zu finden. Verfügbare Dokumente zu dem Produkt entnehmen Sie den vorhandenen PDF Dateien (s.o.).
