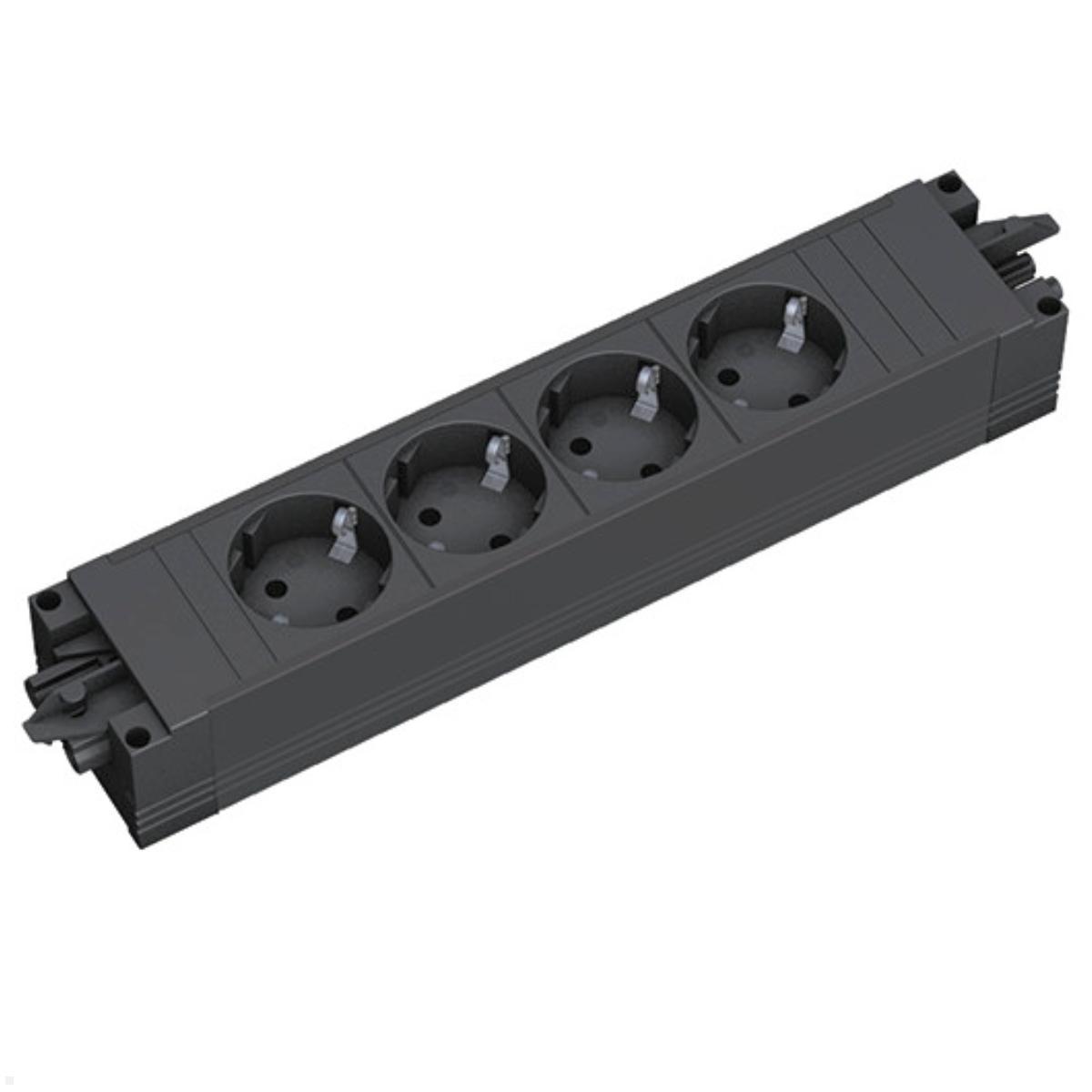

Bachmann STEP BASE 4-fach Steckdosenleiste mit GST18 (906.18819)
Mehrfach Steckdosenleiste
Bachmann STEP BASE (906.18819) ist für die Stromversorgung standardmäßig mit Wieland GST18i3 ausgestattet und kann daher mit unterschiedlichen Leitungseingängen eingespeist werden. Ausgestattet ist die mehrfach Steckdose mit 4 Schutzkontaktdeckdosen 35° gedreht! STEP Steckdoseneinheiten sind vielseitig einsetzbar, beispielsweise für die Montage unter Tischplatten, in Kabelkanäle und Trennwände. Dafür stehen verschiedene Befestigungen zur Verfügung.
Technische Details Bachmann 4-fach Steckdose
- 4x Schutzkontaktsteckdosen
- 2-polig mit Kindersicherung, 35° gedreht
- 16A, 250V
- IP20 Schutzart (Berührungsschutz, Staub, Wasser)
- Stromeingang: GST18i3 Stecker schwarz
- Stromausgang: GST18i3 Buchse schwarz

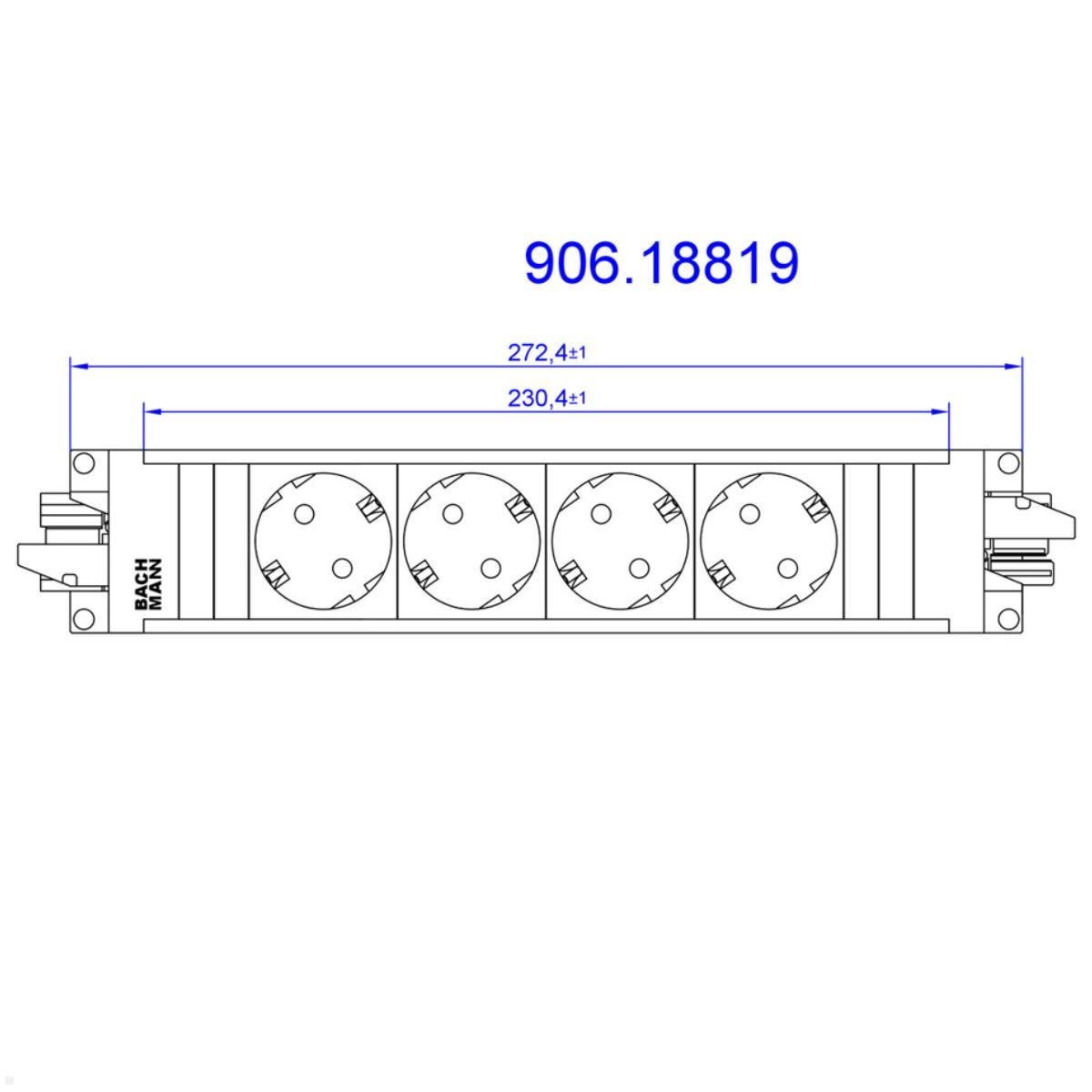

- Maße (B x H x T): 272 mm x 52 x 44 mm
- Inkl. Endkappen + Verriegelungslaschen
- Kunststoffprofil hellgrau, Steckdosen schwarz
- Inkl. Steckerverrastung

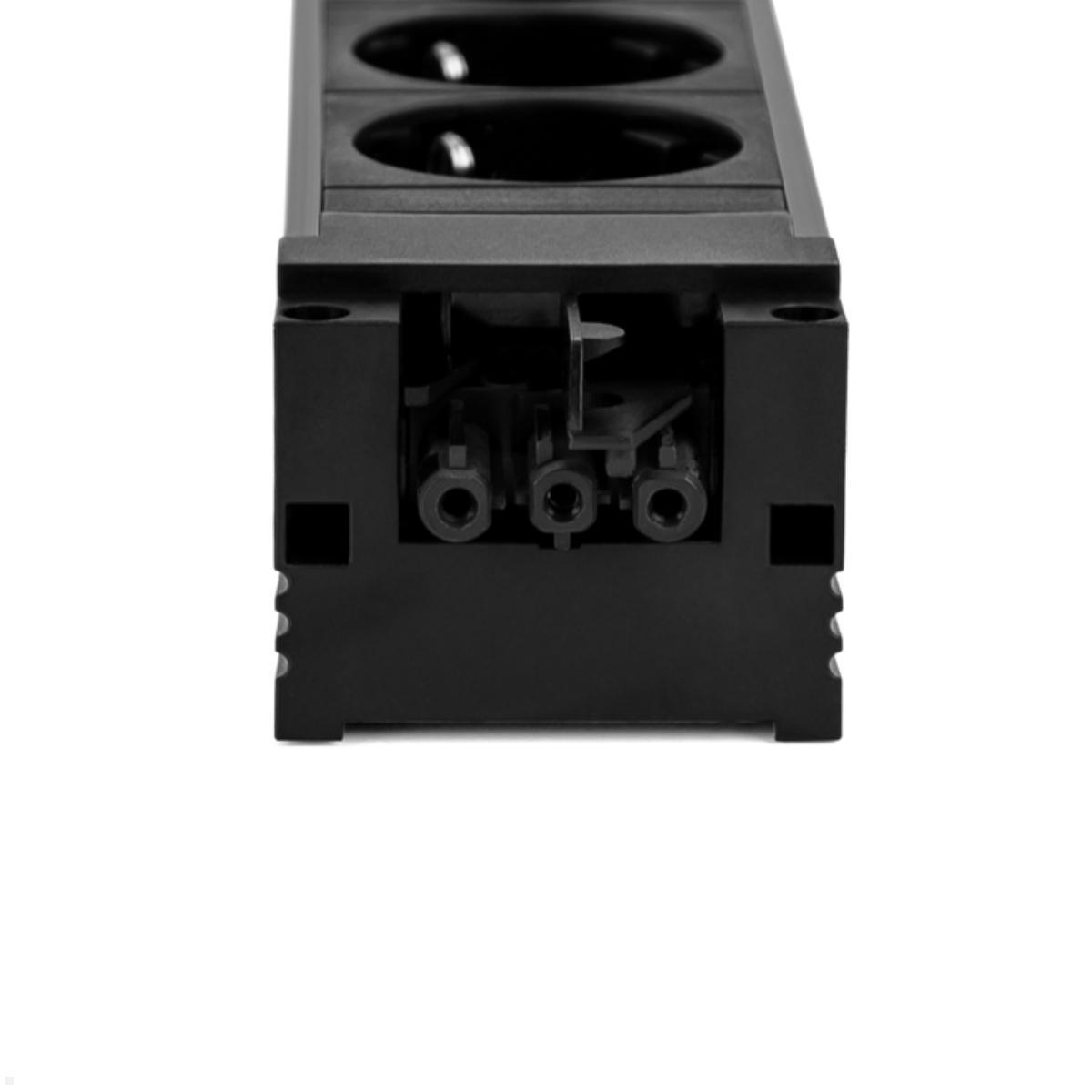

- Beim Zusammenstecken erfolgt mechanische Rastung von GST18 Stecker und GST18 Kupplung hörbar und fühlbar ein
- Die GST18 Verbindung ist gegen versehentliches Lösen geschützt
- Montage an T-Nut Profilen und Ständerprofilen möglich
- Verkettung der Energieleisten untereinander mittels Geräteverlängerungen
- Nachfolger von 336.604

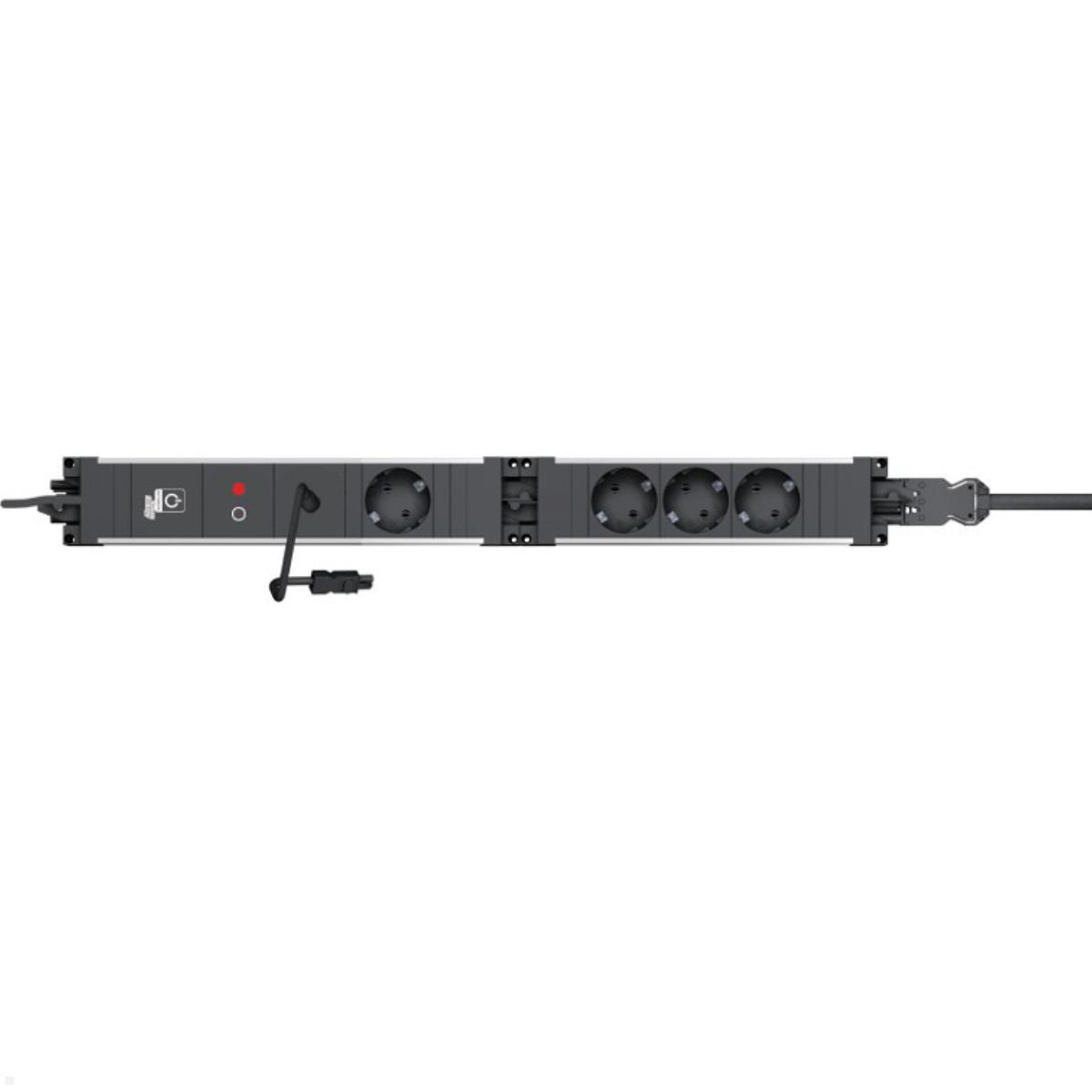

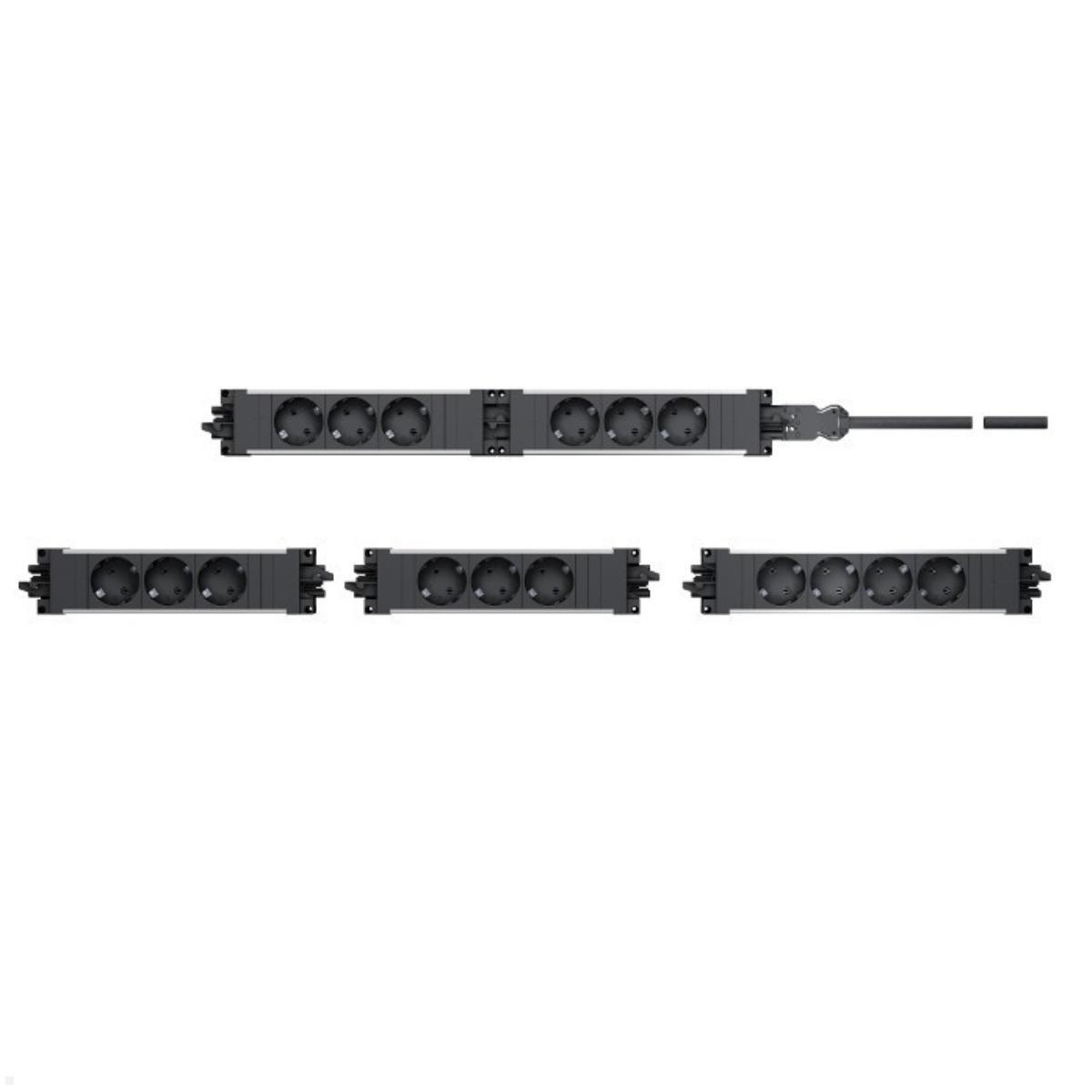

Bachmann STEP Steckdosenleisten verbinden / kaskadieren
Die modularen Steckdoseneinheiten STEP von Bachmann verfügen über die entsprechende Kodierung und Steckerverrastung nach EN 61535 und können damit ortsfest montiert sowie miteinander verbunden werden. Im Standard setzt Bachmann auf gesis und GST18 von Wieland Electric. Informationen zum Kaskadieren von Mehrfachsteckdosen
Hinweis DGUV V3: Fest verschraubte / ortsfeste Steckdosenleisten sind laut der DGUV V3 alle 4 Jahre durch eine Elektrofachkraft gemäß DIN VDE 0100-600 zu prüfen. Ortsveränderliche Steckdosenleisten sind jährlich zu prüfen. Weiterführende Informationen im Download-Bereich unter "Herstellererklärungen"| Produktdatenblatt: |  [pdf] |
|---|---|
| Technische Zeichnung: | [pdf] |
| RoHS / REACH: | [pdf] |
| Sonstiges: | [pdf] |
| Montageanleitung: | [pdf] |
| Warn-/Sicherheitshinweise: | [pdf] |
| Alte Modell-Nr.: | 336.604 |
| Verpackungsmaße (LxBxH in mm): | 272 x 52 x 44 |
| Lieferumfang: | 1 x Steckdosenleiste Bachmann STEP BASE |
| Installationsmaterial enthalten: | + |
| Hersteller/Importeur: | Bachmann GmbH, Ernsthaldenstr. 33, 70565 Stuttgart, info@bachmann.com |
| Farbe: | Schwarz |
| Anzahl Steckdosen: | 4 |
| Land: | Deutschland |
| Ortsfest: | Ja |
Falls bei einem Produkt Warn- und Sicherheitshinweise zu beachten sind, sind diese je nach Hersteller in der jeweiligen Montageanleitung oder in einer separaten pdf zu finden. Verfügbare Dokumente zu dem Produkt entnehmen Sie den vorhandenen PDF Dateien (s.o.).
