Bachmann Küchenanschlussbox 10m VDE geprüft (923.002)

Bachmann Küchenanschlussbox 923.002 mit 10 m Anschlussleitungen

Die Bachmann Küchenanschlussbox 923.002 ist eine praktische Anschlusslösung für Küchen, in denen Kochfeld und Backofen als getrennte Geräte eingebaut werden. Beide Geräte können über die bereits vorhandene Herdanschlussdose mit Strom versorgt werden. Zusätzliche Steckdosen oder lange Verlängerungsleitungen sind in vielen Einbausituationen nicht erforderlich.

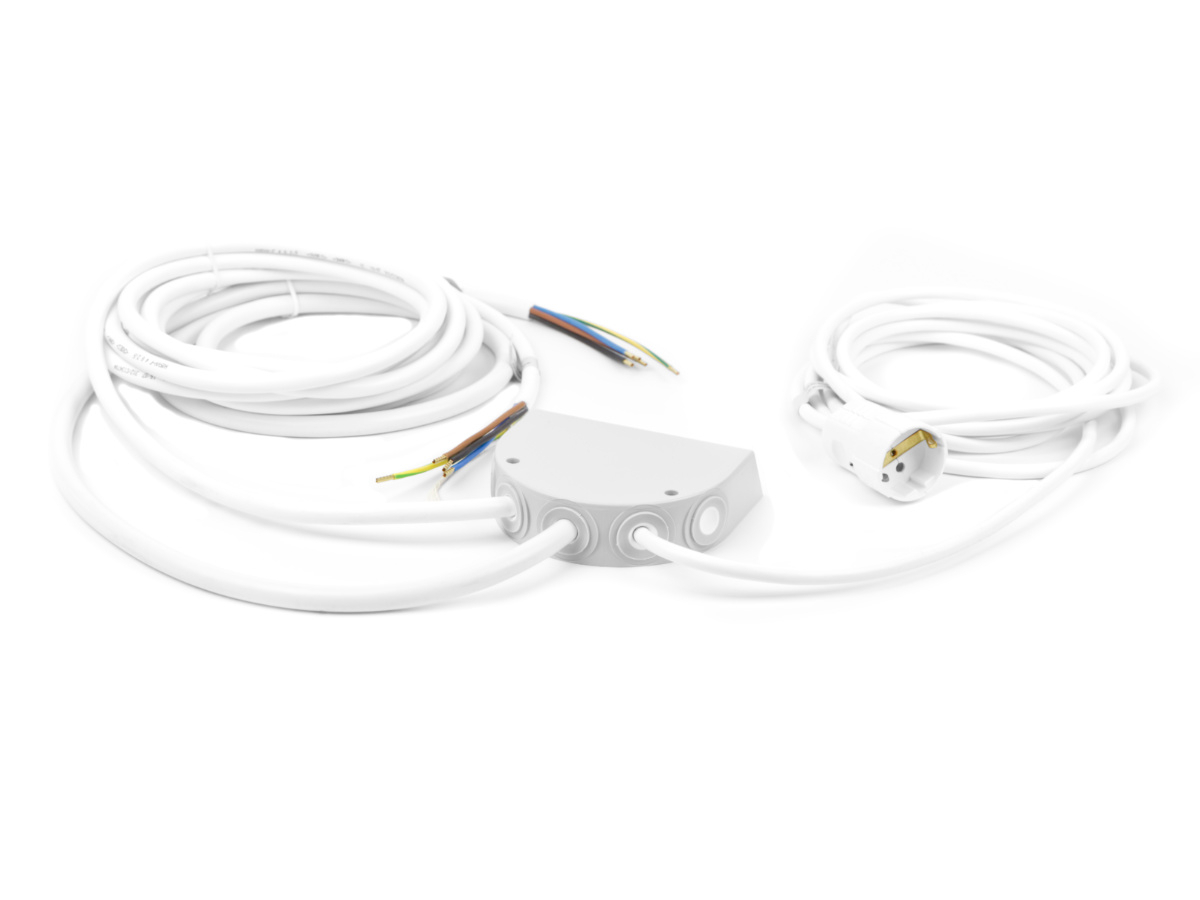

Die Ausführung 923.002 besitzt eine 2 m lange Zuleitung zur Herdanschlussdose sowie jeweils 10 m Anschlussleitung für das Kochfeld und den Backofen. Damit eignet sich diese Variante insbesondere für Küchen, in denen Backofen und Kochfeld räumlich weiter voneinander entfernt montiert werden.

Kochfeld und Backofen über eine Herdanschlussdose versorgen

Bei modernen Küchen werden Kochfeld und Backofen häufig nicht mehr direkt übereinander eingebaut. Während sich das Kochfeld beispielsweise in einer Kücheninsel befindet, kann der Backofen ergonomisch erhöht in einem Hochschrank montiert werden. Die Bachmann 923.002 verteilt die Stromversorgung der vorhandenen Herdanschlussdose auf die beiden separat eingebauten Geräte.

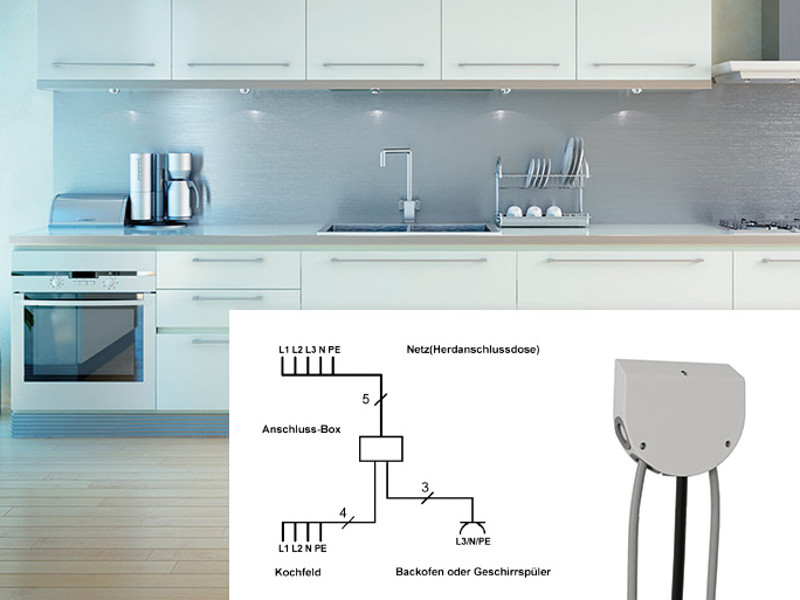

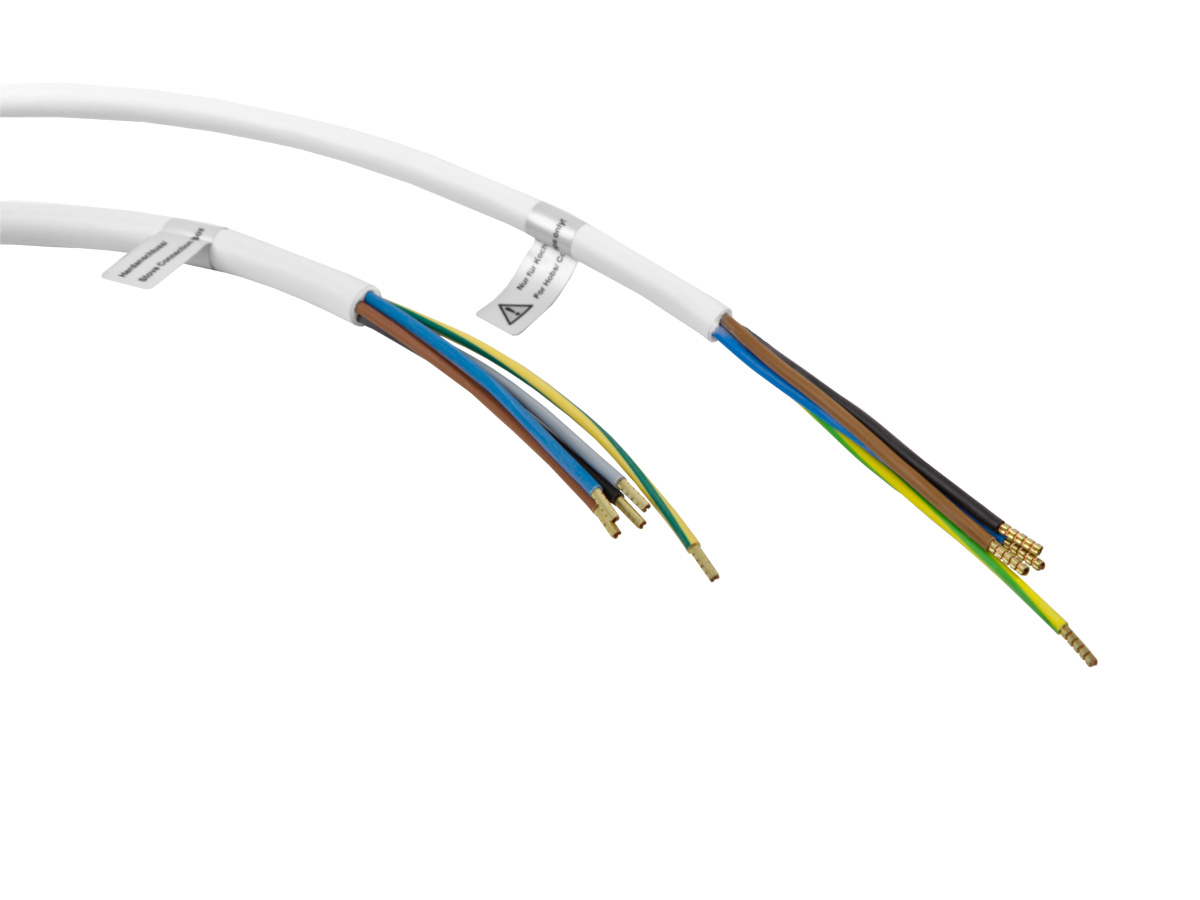

Für das Kochfeld steht eine 10 m lange Leitung H05VV-F 4G2,5 mm² zur Verfügung. Der Backofen wird über eine ebenfalls 10 m lange Leitung H05VV-F 3G1,5 mm² mit Schutzkontaktsteckdose angeschlossen. Die Zuleitung zwischen Herdanschlussdose und Küchenanschlussbox ist als H05VV-F 5G2,5 mm² mit 2 m Länge ausgeführt.

Anschlusswert bis 11 kW

Die Bachmann Küchenanschlussbox ist für einen Gesamtanschlusswert von bis zu 11 kW bei ohmscher Last ausgelegt. Der angegebene Anschlusswert gilt für die gesamte Anschlussbox und nicht jeweils separat für Kochfeld und Backofen.

Die tatsächliche Eignung hängt von den Anschlusswerten der verwendeten Geräte, der Phasenbelegung, der vorhandenen Herdzuleitung und der Absicherung ab. Die Zuordnung der Außenleiter muss so erfolgen, dass eine unzulässige Belastung einzelner Leiter oder Stromkreise vermieden wird.

Platzsparende Montage mit WAGO®-Klemmen

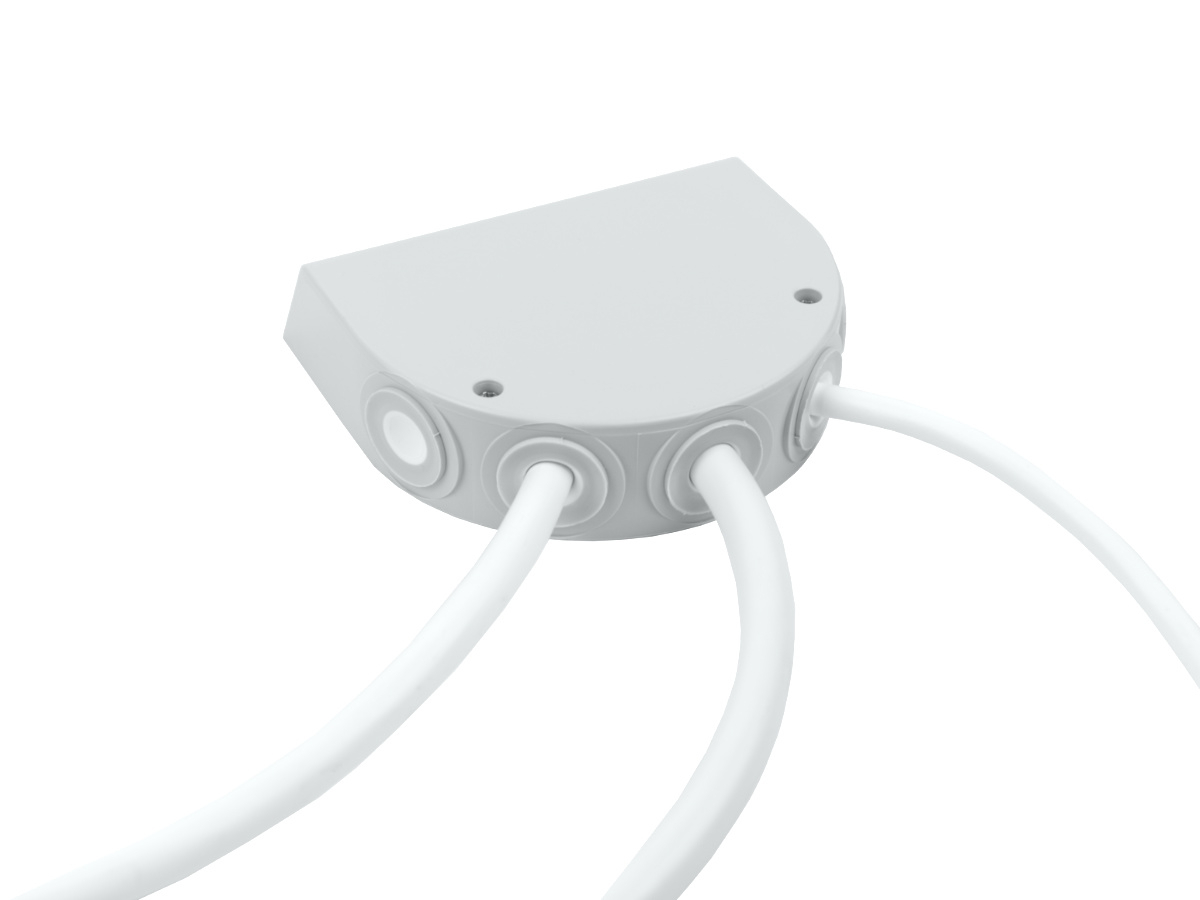

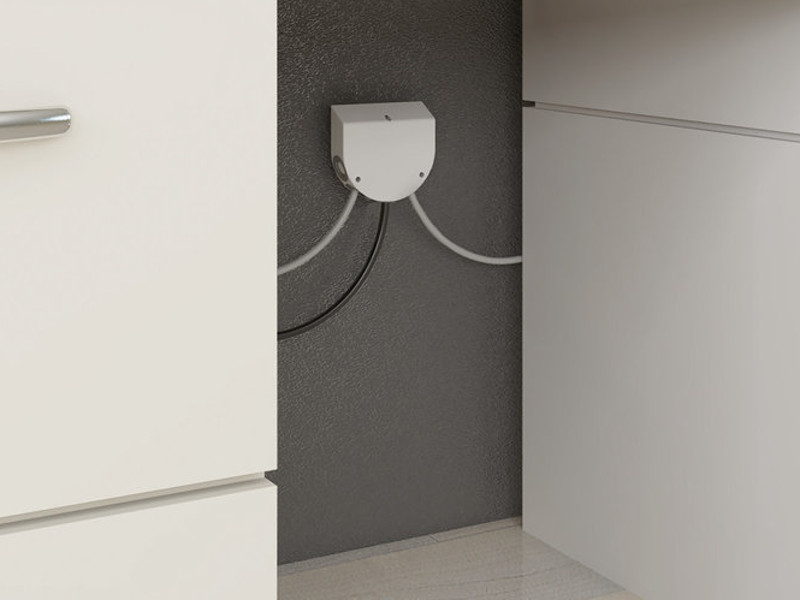

Mit einer Einbautiefe von nur etwa 34 mm lässt sich die Anschlussbox auch bei begrenzten Platzverhältnissen hinter Küchenmöbeln oder im Sockelbereich montieren. Anschraubösen am Gehäuse ermöglichen eine sichere Befestigung.

Die integrierten wiederanschließbaren WAGO®-Klemmen erleichtern die fachgerechte Installation und erlauben bei einem späteren Austausch der Küchengeräte eine erneute Belegung der Anschlüsse.

Vorteile der Bachmann 923.002 Küchenanschlussbox

• Zentrale Stromversorgung für separates Kochfeld und Backofen
• Vorhandene Herdanschlussdose kann weiterverwendet werden
• Keine zusätzliche Backofen-Steckdose erforderlich
• Je 10 m Leitung für Kochfeld und Backofen
• 2 m Zuleitung zur vorhandenen Herdanschlussdose
• Gesamtanschlusswert bis 11 kW bei ohmscher Last
• Auch in Verbindung mit einem Induktionskochfeld verwendbar
• Wiederanschließbare WAGO®-Klemmen
• Geringe Einbautiefe von ca. 34 mm
• VDE-geprüfte Verteilerbox

Technische Details der Bachmann 923.002

• Ausführung: Länge 10 m
• Maximaler Gesamtanschlusswert: bis 11 kW bei ohmscher Last
• Bemessungsisolationsspannung: 400 V
• Zuleitung zur Herdanschlussdose: 2,0 m H05VV-F 5G2,5 mm²
• Anschlussleitung für das Kochfeld: 10,0 m H05VV-F 4G2,5 mm²
• Anschlussleitung für den Backofen: 10,0 m H05VV-F 3G1,5 mm²

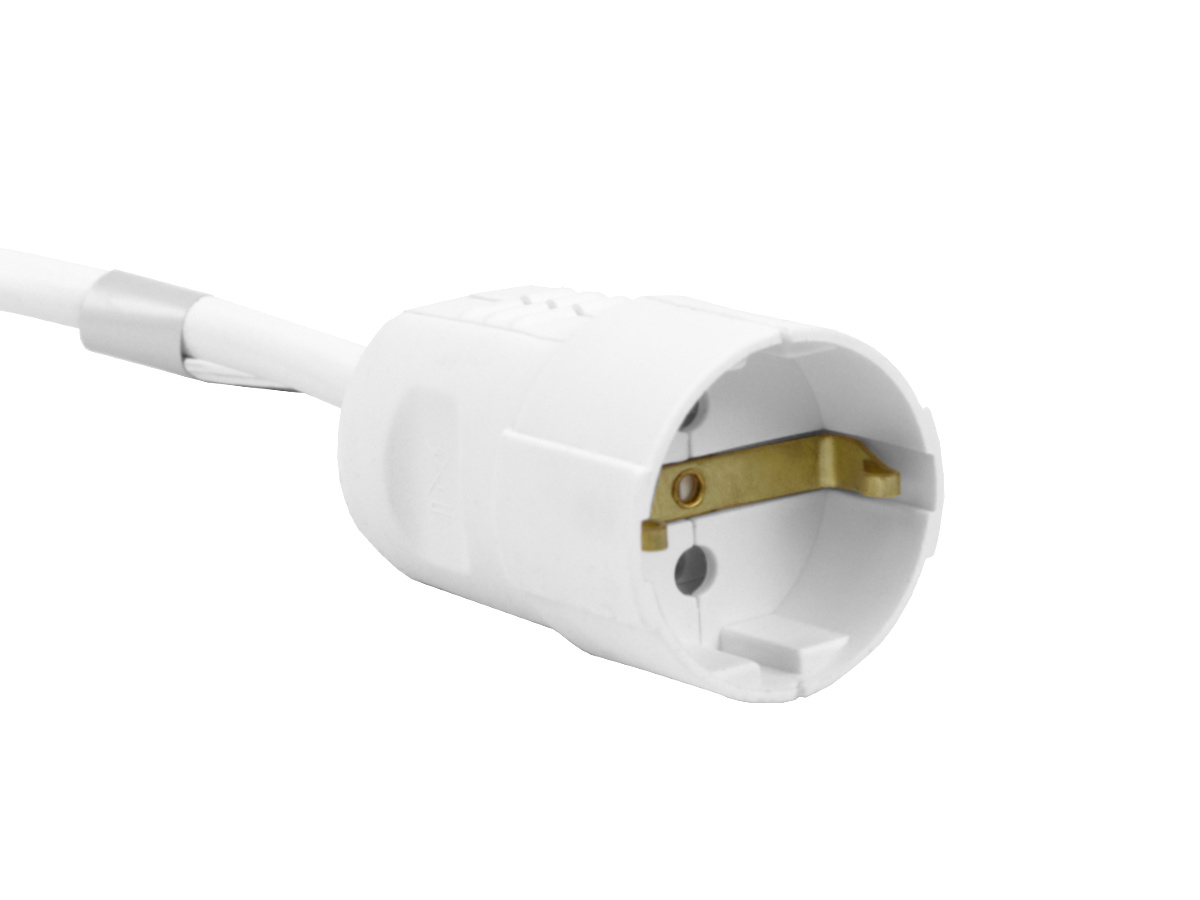

• Backofenanschluss: Schutzkontaktsteckdose
• Anschlusstechnik: wiederanschließbare WAGO®-Klemmen
• Maximaler Leiterquerschnitt: 2,5 mm²
• Anzahl der Leitungseinführungen: 5
• Art der Gehäusedurchführung: Dichtmembran
• Abmessungen: ca. 125 × 116,14 × 34 mm
• Einbautiefe: ca. 34 mm
• Montageart: Wand- beziehungsweise Aufputzmontage
• Befestigung: Gehäuse mit Anschraubösen
• Deckelausführung: geschlossener Montagedeckel
• Deckelbefestigung: geschraubt
• Werkstoff: Kunststoff
• Farbe: Grau
• Schutzart: IP20
• Einsatzbereich: trockene Innenräume
• VDE-geprüft: Ja
• Für Induktionskochfelder geeignet: Ja, abhängig von Anschlussleistung und Anschlussart
• Witterungsbeständig: Nein
• Halogenfrei: Nein
• Anreihbar: Nein
• Plombierbar: Nein
• Verpackungseinheit: 1 Stück

Installationshinweis: Der maximale Anschlusswert von 11 kW gilt für die gesamte Küchenanschlussbox bei ohmscher Last. Die Anschlusswerte von Kochfeld und Backofen, die Aufteilung auf die Außenleiter sowie die vorhandene Absicherung müssen vor der Montage durch eine Elektrofachkraft geprüft werden. Anschluss und Inbetriebnahme dürfen ausschließlich durch eine Elektrofachkraft erfolgen.

Hinweis DGUV V3: Fest verschraubte / ortsfeste Steckdosenleisten sind laut der DGUV V3 alle 4 Jahre durch eine Elektrofachkraft gemäß DIN VDE 0100-600 zu prüfen. Ortsveränderliche Steckdosenleisten sind jährlich zu prüfen. Weiterführende Informationen im Download-Bereich unter "Herstellererklärungen"
