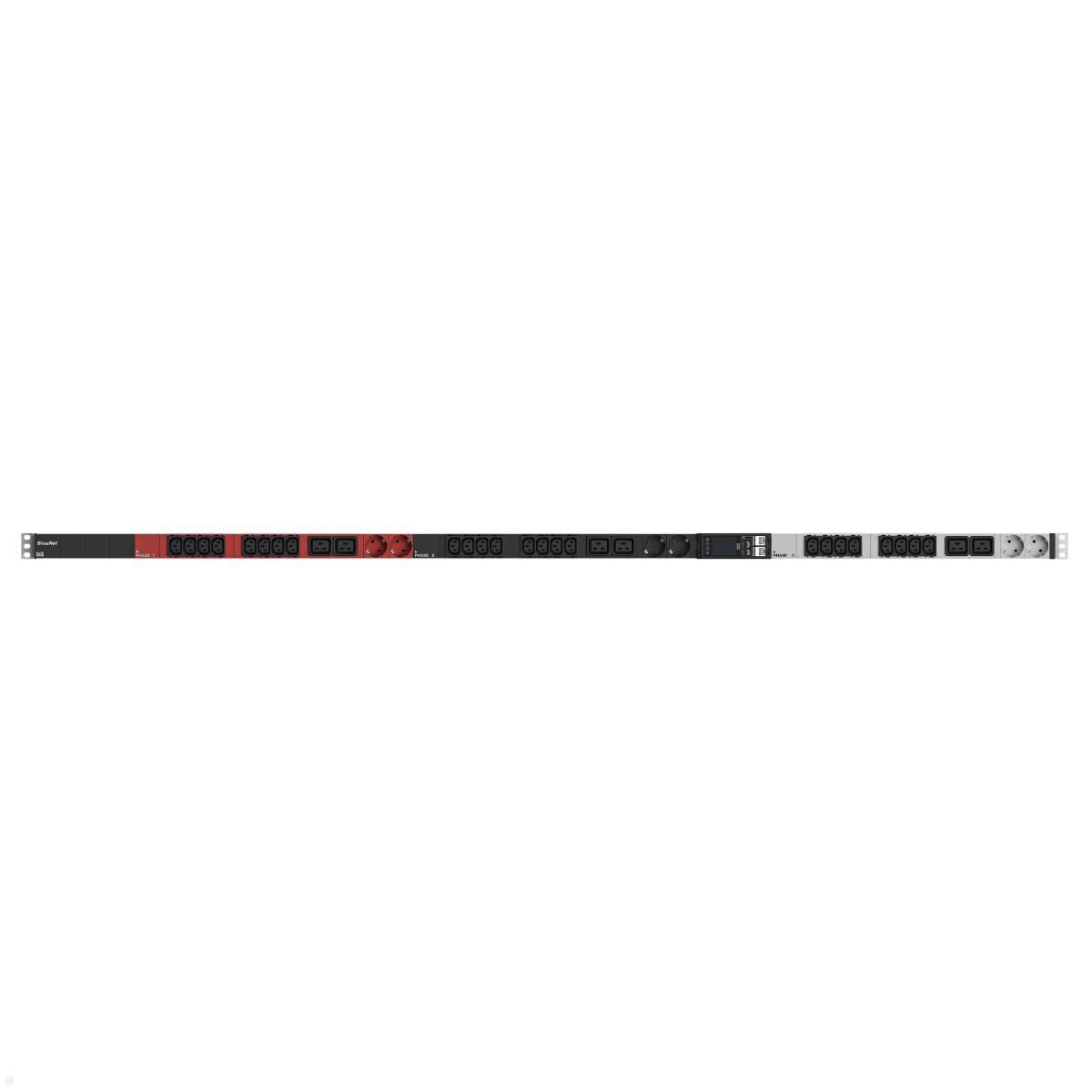

Bachmann BN ESSENTIAL Metered - 16/5p Rack PDU mit 24xC13, 6xC19, 6xCEE7/3 & Display (BM0024225)
Highlights
- 3-phasige Stromverteilung (16A / 400V / 11 kW)
- 24x C13, 6x C19 und 6x Schutzkontakt für maximale Anschlussvielfalt
- Ideal für gemischte IT-Umgebungen ohne Adapterbedarf
- Phasenmessung für präzises Energie-Monitoring
- SNMP, Webinterface und 2x Gigabit Ethernet
BN ESSENTIAL Metered 16/3p Rack PDU – 24x C13, 6x C19 & 6x Schutzkontakt für Serverrack & Rechenzentrum
Die Bachmann BN ESSENTIAL Metered PDU ist eine leistungsstarke Lösung für die professionelle Stromverteilung im Serverrack und Rechenzentrum. Mit einer 3-phasigen Einspeisung (16A / 400V / 11 kW) und einer Kombination aus 24x C13, 6x C19 sowie 6x Schutzkontaktsteckdosen (CEE 7/3) bietet sie maximale Flexibilität für unterschiedlichste IT- und Infrastrukturkomponenten. Diese vielseitige Anschlusskombination ermöglicht den direkten Betrieb von Servern, Netzwerkkomponenten und Peripheriegeräten ohne zusätzliche Adapter oder externe Stromverteiler. Dadurch wird die Installation vereinfacht und die Betriebssicherheit erhöht.
Die Lastverteilung auf drei Phasen sorgt für eine gleichmäßige Auslastung der Stromversorgung und ermöglicht eine effiziente Nutzung der verfügbaren Leistung. Gerade in modernen Rechenzentren mit hoher Leistungsdichte ist dies ein entscheidender Vorteil, um Überlastungen zu vermeiden und die Energie optimal zu nutzen. Dank der 3 Meter langen Zuleitung mit CEE 16A Stecker (rot) ist die PDU flexibel einsetzbar und schnell installiert. Die vertikale Montage (0U) spart wertvollen Platz im Rack und sorgt für eine strukturierte Stromverteilung.
Technische Daten & Ausstattung für 3-phasige Rack PDU mit Energie-Monitoring
- Produkt: Bachmann BN ESSENTIAL Metered Rack PDU
- Messung pro Phase
- Eingang: 16A / 400V / 11 kW
- 3-phasige Stromverteilung
- Ausgang: 24x C13 0° Kaltgerätedose, 6x C19 90° Kaltgerätedose, 6x CEE 7/3 Schutzkontakt (35°)
- Lastverteilung auf drei Phasen
- Zuleitung: 3,0 m / 2,5 mm²
- Stecker: CEE 16A (rot)
- Messung von Strom, Spannung, Blindleistung, Scheinleistung, Wirkleistung, Wirkenergie, Frequenz und Leistungsfaktor
- Im Betrieb tauschbarer Controller
- Integrierter Webserver mit Webinterface
- SNMP-fähig
- 2x RJ45 (1 Gbit/s Ethernet)
- 1x USB-A Anschluss
- 2x Schnittstelle für Sensoren
- 2,0" TFT Farbdisplay
- Montagerichtung: vertikal (0U)
- Farbe: Aluminium

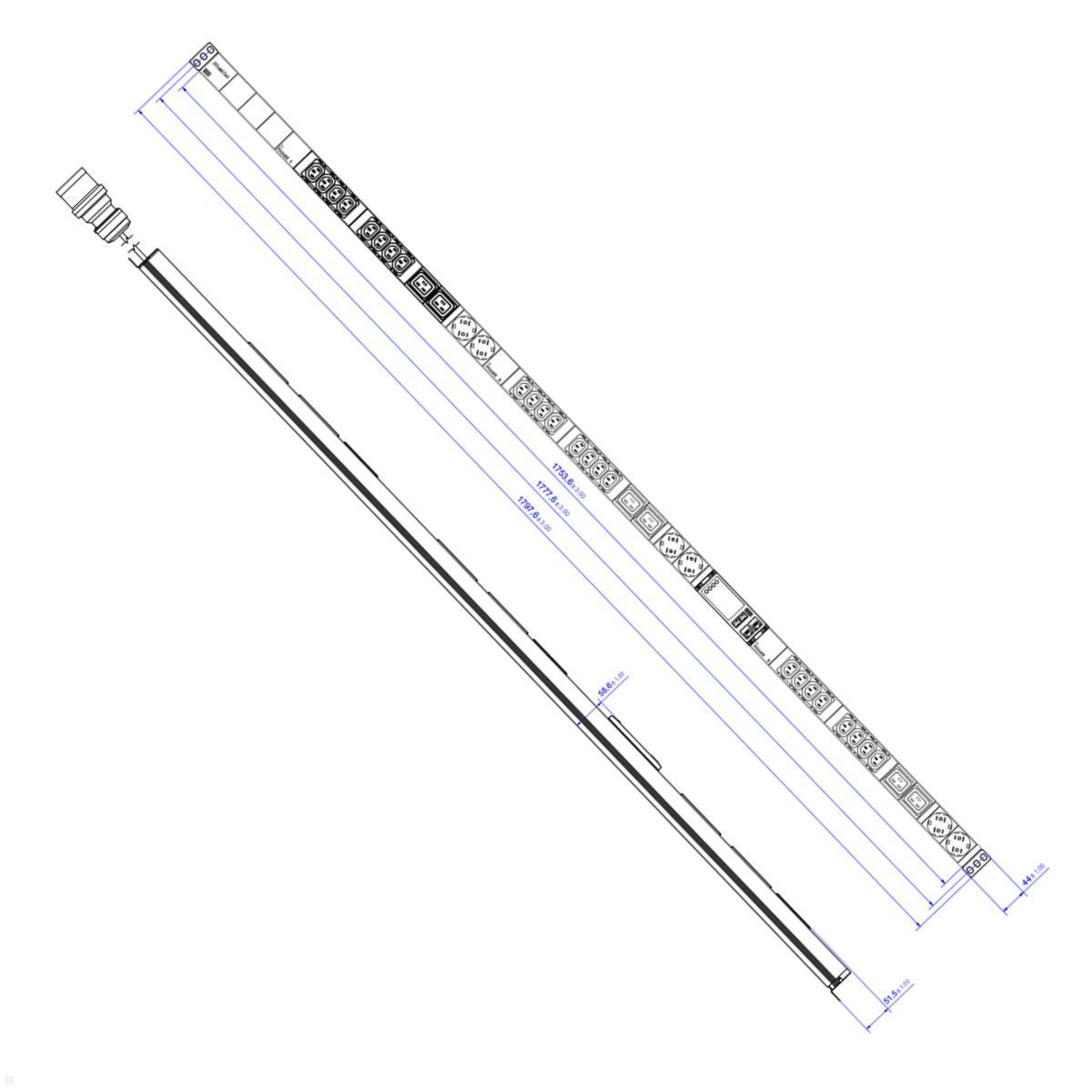

- Befestigungsmaß: 1.778,8 mm
- Länge: 1.753,6 mm
- Breite: 44 mm
- Tiefe: 58,6 mm
- Versorgungsspannung: 400 V
- Nennstrom: 16 A
- Anzahl der Phasen: 3
- Überspannungskategorie: CAT II
- Mit Zähler: Ja
- Schaltbar: Nein
- Mit Display: Ja
- Temperaturmessung integriert
- Mit Befestigungsmaterial
| Produktdatenblatt: |  [pdf] |
|---|---|
| Technische Zeichnung: | [pdf] |
| RoHS / REACH: | [pdf] |
| Montageanleitung: | [pdf] |
| Warn-/Sicherheitshinweise: | [pdf] |
| Installationsmaterial enthalten: | + |
| Garantie: | 3 Jahre |
| Hersteller/Importeur: | Bachmann GmbH, Ernsthaldenstr. 33, 70565 Stuttgart, info@bachmann.com |
| Einspeisung: | 16A |
| Größe PDU: | Vertikal |
| Messen: | pro Phase |
| Phasen: | 3-phasig |
| RCM-Differenzstrommessung: | Nein |
| Schalten: | Nein |
| Steckerart: | Combosocket |
| Strommessung / Überwachung: | Ja, nur Display |
| Anzahl Steckdosen: | 36 Steckdosen |
| Form: | eckig |
| Farbe: | Schwarz/Rot |
| USB-Charger: | USB-A |
| Ortsfest: | Ja |
Falls bei einem Produkt Warn- und Sicherheitshinweise zu beachten sind, sind diese je nach Hersteller in der jeweiligen Montageanleitung oder in einer separaten pdf zu finden. Verfügbare Dokumente zu dem Produkt entnehmen Sie den vorhandenen PDF Dateien (s.o.).
Download-Bereich - Kataloge, Flyer, Garantiebedingungen, ...
Fragen & Antworten
-
Was ist der Bachmann BN ESSENTIAL Metered Rack PDU?
Die BN ESSENTIAL Metered Rack PDU ist eine 3-phasige Stromverteilungslösung für Serverracks mit 16 A/400 V (11 kW) und 24x C13, 6x C19 sowie 6x CEE 7/3 Schutzkontakt-Steckdosen plus Display. Sie bietet eine vertikale 0U-Montage und eine 3,0 m lange Zuleitung mit CEE 16 A (rot).
-
Welche Anschlüsse hat sie?
Sie verfügt über 24x C13, 6x C19 und 6x CEE 7/3 Schutzkontakt-Steckdosen; zudem bietet sie ein 2,0 Zoll großes TFT-Farbdisplay sowie Sensor- und Kommunikationsschnittstellen.
-
Welche Mess- und Monitoring-Funktionen bietet sie?
Sie misst Strom, Spannung, Blindleistung, Scheinleistung, Wirkleistung, Wirkenergie, Frequenz und Leistungsfaktor. Im Betrieb ist der Controller tauschbar und die PDU verfügt über einen integrierten Webserver.
-
Welche Netzparameter hat der Eingang?
Eingang: 16 A, 400 V, 11 kW; 3-phasige Stromverteilung.
-
Welche Schnittstellen und Netzwerkmöglichkeiten hat sie?
SNMP-fähig; 2x RJ45 (1 Gbit/s Ethernet); 1x USB-A; 2x Sensorenschnittstellen.
-
Wie wird sie montiert und welche Abmessungen hat sie?
Montagerichtung: vertikal (0U); Befestigungsmaß: 1.778,8 mm; Länge: 1.753,6 mm; Breite: 44 mm; Tiefe: 58,6 mm.
-
Gibt es weitere Merkmale?
Weitere Merkmale sind Farbe Aluminium und eine Versorgung von 400 V. Nennstrom 16 A, Zähler vorhanden: Ja, Schaltbar: Nein, Temperaturmessung integriert und Befestigungsmaterial inklusive.
Warum ist eine Rack PDU mit C13, C19 und Schutzkontakt besonders vielseitig?
Die Bachmann BN ESSENTIAL Metered Rack PDU bietet eine besonders flexible Lösung für die Stromverteilung in modernen IT-Umgebungen. Durch die Kombination aus C13-, C19- und Schutzkontaktsteckdosen können unterschiedlichste Geräte direkt angeschlossen werden. Während C13-Anschlüsse typischerweise für Server und Netzwerkkomponenten genutzt werden, sind C19-Steckdosen ideal für leistungsstärkere Geräte. Ergänzend ermöglichen die integrierten Schutzkontaktsteckdosen den Anschluss von Peripheriegeräten und Zusatzhardware. Diese Vielseitigkeit macht die PDU besonders attraktiv für gemischte Infrastrukturen, in denen unterschiedliche Steckertypen parallel genutzt werden. Der Einsatz zusätzlicher Adapter oder externer Stromverteiler entfällt, wodurch die Installation übersichtlicher und sicherer wird.
Welche Vorteile bietet die 3-phasige Stromverteilung im Serverrack?
Mit einer Einspeisung von 16A bei 400V und einer Gesamtleistung von bis zu 11 kW bietet diese Rack PDU ausreichend Leistung für anspruchsvolle IT-Umgebungen. Die Verteilung der Last auf drei Phasen sorgt für eine gleichmäßige Auslastung und reduziert das Risiko von Überlastungen einzelner Stromkreise. Gerade in Rechenzentren mit hoher Leistungsdichte ist eine effiziente Stromverteilung entscheidend. Durch die gleichmäßige Belastung der Phasen wird nicht nur die Betriebssicherheit erhöht, sondern auch die Energieeffizienz verbessert.
Wie unterstützt das integrierte Energie-Monitoring den Betrieb?
Die integrierte Messung pro Phase ermöglicht eine detaillierte Analyse aller relevanten elektrischen Parameter. Dazu gehören Strom, Spannung, Leistungswerte und Energieverbrauch. Diese Daten helfen dabei, die Auslastung der Infrastruktur zu optimieren und potenzielle Probleme frühzeitig zu erkennen. Durch kontinuierliches Monitoring können Lastspitzen identifiziert und gezielt ausgeglichen werden. Dies trägt zur Stabilität der Systeme bei und unterstützt eine effiziente Nutzung der vorhandenen Ressourcen.
Wie wird die PDU in bestehende IT-Systeme integriert?
Die Bachmann BN ESSENTIAL Metered - 16/5p Rack PDU mit 24xC13, 6xC19, 6xCEE7/3 & Display (BM0024225) ist mit einem integrierten Webserver ausgestattet und unterstützt SNMP. Dadurch kann sie problemlos in bestehende Monitoring- und Managementsysteme integriert werden. Administratoren erhalten jederzeit Zugriff auf aktuelle Messdaten und können die Stromverteilung zentral überwachen. Mit zwei Gigabit Ethernet Anschlüssen, USB-Schnittstelle und Sensorports bietet die PDU zahlreiche Erweiterungsmöglichkeiten. Das integrierte TFT-Farbdisplay ermöglicht zusätzlich eine schnelle Kontrolle direkt am Gerät. Diese Kombination aus flexibler Anschlussvielfalt, leistungsstarker Stromverteilung und umfassendem Monitoring macht die PDU zu einer idealen Lösung für professionelle Serverracks und Rechenzentren.
